电线电缆网 > 新手区 > PVC护套表面有凹坑（完整版）

PVC护套表面有凹坑 - 无图版

2275378022 --- 2025-06-16 14:55:02

1

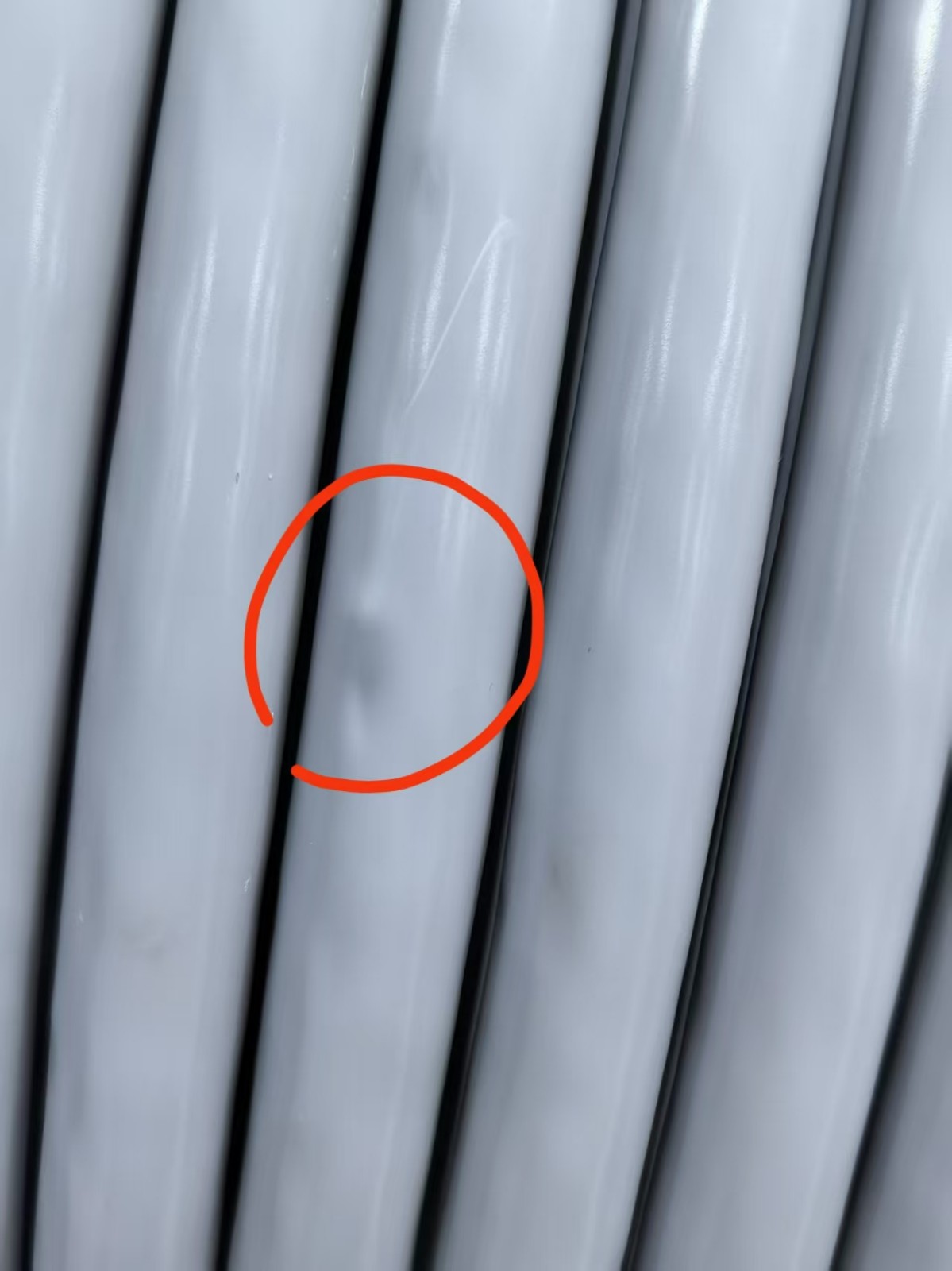

最近在生产PVC护套时发现表面有凹坑，从模具口出来就有。挤出温度是145~175，挤压式模具，模套孔径小于热外径，且过滑石粉。

一开始分析是滑石粉结块的原因，水汽蒸发，导致那一点有凹坑。后来我们把滑石粉机里的滑石粉换了一遍，没有什么改善；加大护套厚度也不行。

熔体压力也不怎么稳，大致在105~125这个区间波动，调整了温度140~175/180没有变化，不清楚是不是这个方面引起的表观有凹坑。


sunguiming --- 2025-06-16 15:38:02

2

几零机，加料段温度再降降看看呢
2275378022 --- 2025-06-16 15:44:07

3

sunguiming:

几零机，加料段温度再降降看看呢

100机，6段加温。我再降降看

2275378022 --- 2025-06-16 16:12:23

4

没人哇，顶一顶
2275378022 --- 2025-06-16 16:22:18

5

补充一条，提速到25以上表面的坑眼会更明显，越快线表面越不圆整，坑坑洼洼
游客 --- 2025-06-17 08:34:14

6

怎么没人呢
游客 --- 2025-06-17 08:38:47

7

压力不够

游客 --- 2025-06-17 08:53:08

8

后面换了一盘一模一样的线又好了，期间没有做任何调整、变化。
游客 --- 2025-06-17 09:22:24

9

是不是绞合不圆整，内模偏小了？
游客 --- 2025-06-17 09:32:13

10

出线顺畅的，没有竹节印
migerator --- 2025-06-17 10:08:40

11

这个是材料的润滑过大造成的塑化不良，和螺杆的压缩比较小不匹配
migerator --- 2025-06-17 10:11:16

12

2275378022:

补充一条，提速到25以上表面的坑眼会更明显，越快线表面越不圆整，坑坑洼洼

材料润滑过大造成塑化不良，速度越快越明显，有生胶造成鼓包

migerator --- 2025-06-17 10:22:29

13

sunguiming:

几零机，加料段温度再降降看看呢

2275378022:

100机，6段加温。我再降降看

材料里面硬脂酸过多，你问问厂家是不是，开大机不适合

游客 --- 2025-06-17 13:58:44

14

感谢大神，下次再遇到这种情况我会咨询一下厂家
zp13424326118 --- 2025-07-15 09:49:08

15

2275378022:

最近在生产PVC护套时发现表面有凹坑，从模具口出来就有。挤出温度是145~175，挤压式模具，模套孔径小于热外径，且过滑石粉。

一开始分析是滑石粉结块的原因，水汽蒸发，导致那一点有凹坑。后来我们把滑石粉机里的滑石粉换了一遍，没有什么改善；加大护套厚度也不行。

熔体压力也不怎么稳，大致在105~125这个区间波动，调整了温度140~175/180没有变化，不清楚是不是这个方面引起的表观有凹坑。


要看一下芯线有没有这个现象 ，我前段时间也出现这个问题，分析发现芯线也有这个现象，最终分析时铜丝上有水或者油，在押出时受热，水汽蒸发形成气泡，气泡破裂后绝缘形成这种凸起，然后造成外被也有这个凸起现象

-- 结束 --
