电线电缆网 > 新手区 > 求助特性阻抗问题（完整版）

求助特性阻抗问题 - 无图版

2432571480 --- 2025-06-24 09:28:09

1

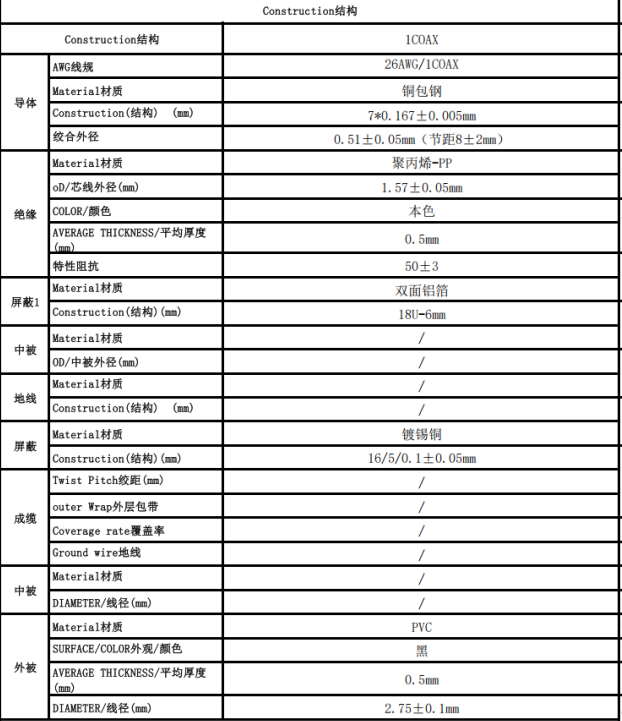

如上，根据客户提供的物料，做出来特性阻抗一直不行，恳请各位指点一二，事成茶水费附上！


有缘人 --- 2025-06-24 09:52:35

2

导体电阻多少，可以交流13912682804
3188867715 --- 2025-06-24 10:59:26

3

绞合导体可能是导体问题，押芯线的时候，实时测水中电容看看电容波动大不大
2432571480 --- 2025-06-24 11:22:16

4

3188867715:

绞合导体可能是导体问题，押芯线的时候，实时测水中电容看看电容波动大不大

目前最棘手的问题就是我们买的电容仪还没到，刚付款过去

匿名 --- 2025-06-26 11:33:02

5

是指阻抗图形波动吗？
2432571480 --- 2025-06-26 12:08:45

6

匿名:

是指阻抗图形波动吗？

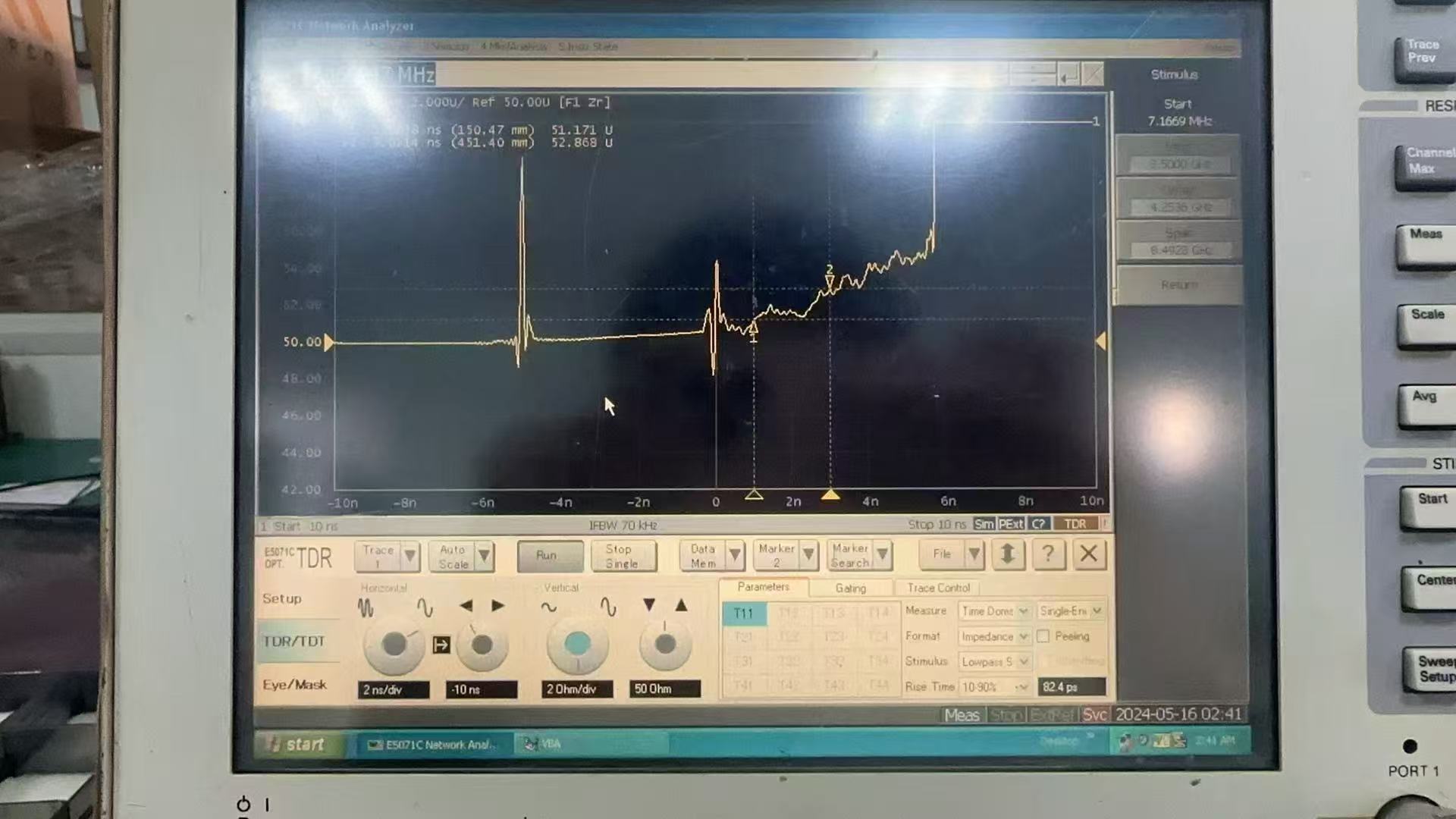

对的，线长500mm测试特性阻抗就是50-51之间，超过500mm的线，特性阻抗就会从51向53去

A018755 --- 2025-06-26 13:04:39

7

匿名:

是指阻抗图形波动吗？

2432571480:

对的，线长500mm测试特性阻抗就是50-51之间，超过500mm的线，特性阻抗就会从51向53去

这个必然，阻抗起点做低点咯。我还以为是指阻抗图形上下波动大

2432571480 --- 2025-06-26 15:04:31

8

匿名:

是指阻抗图形波动吗？

2432571480:

对的，线长500mm测试特性阻抗就是50-51之间，超过500mm的线，特性阻抗就会从51向53去

A018755:

这个必然，阻抗起点做低点咯。我还以为是指阻抗图形上下波动大

客户要求特性阻抗稳定在50-52之间，超过了就不行啊

sky866 --- 2025-06-27 12:48:36

9

减小绝缘外径，绝缘外径控制到1.50~1.53mm
游客 --- 2025-06-27 13:16:48

10

时域测阻抗必须只以一个点为准
carey210 --- 2025-06-30 09:23:48

11

一般情况下，减小绝缘就会过

YX0254131 --- 2025-07-03 10:45:45

12
