线缆3D扭转试验机 - 简版
123456QWERTY
楼主
2026-07-10 09:21:36

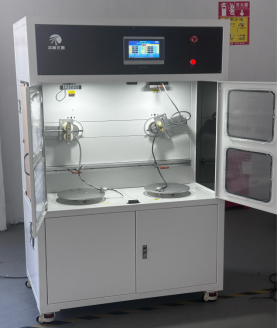

BG5342A 线缆3D扭转试验机
设备简介：
线缆3D扭转弯曲试验机用于电线电缆3D扭转弯曲疲劳测试。线缆3D扭转弯曲试验机是将产品一端固定在弯曲治具上,另一端固定在扭转治具上,在一定弯曲角度、扭转角度、速度、次数来回往复旋转弯折测试。
技术参数：
u 测试工位：3组同步控制
u 弯曲角度：0∽±90度 （触摸屏可设）
u 扭转角度：0∽±360度 （触摸屏可设不设上限）
u 角度显示：指针指示角度盘，触摸屏显示
u 试验速度：5∽60次/分 （可设置且显示）
u 测试次数：0∽99999999次（可预置，断电记忆）
u 垂直长度LV：150 （旋转轴到上夹具距离）
u 水平长度LB：130 （转盘到电缆垂直面距离）
u 试样直径：φ1∽φ20mm
u 控制系统：触摸屏＋PLC
u 工作电源：AC220V、50Hz
u 导通芯数数量：14芯(每组7芯)
u 弯曲半径：10/20/30/40/50mm各4件，共2套
u 箱体采用静电烤漆处理，整机设计合理，结构紧固、运行安全、稳定，符合测试要求；
u 角度、速度、次数等均可触摸设置且显示，操作简单、方便、快捷；
u 闭环伺服电机加减速系统驱动，定位准确，噪音小，设备耐久性强。
游客
1 楼
2026-07-10 16:25:10
这个实验设备基于什么标准？
没有标准支撑的实验设备没有实际意义。
通常这种弯扭试验需要结合高低温+湿度循环环境。
123456QWERTY
2 楼
2026-07-13 11:23:41
游客:这个实验设备基于什么标准？
没有标准支撑的实验设备没有实际意义。
通常这种弯扭试验需要结合高低温+湿度循环环境。
你好 设备按国标和 IEC 标准设计 高低温 + 湿度循环是为了模拟真实使用环境 测出线缆老化后的弯扭可靠性 是行业高端测试的常规配置
