电线电缆网 > 数据 高频线缆 > HDMI 19P CABLE远端串音 (FEXT) 过不了（完整版）
HDMI 19P CABLE远端串音 (FEXT) 过不了 - 无图版
why81yang --- 2007-01-18 15:28:57
1
HDMI 19P CABLE远端串音(FEXT) 过不了与什么有关？

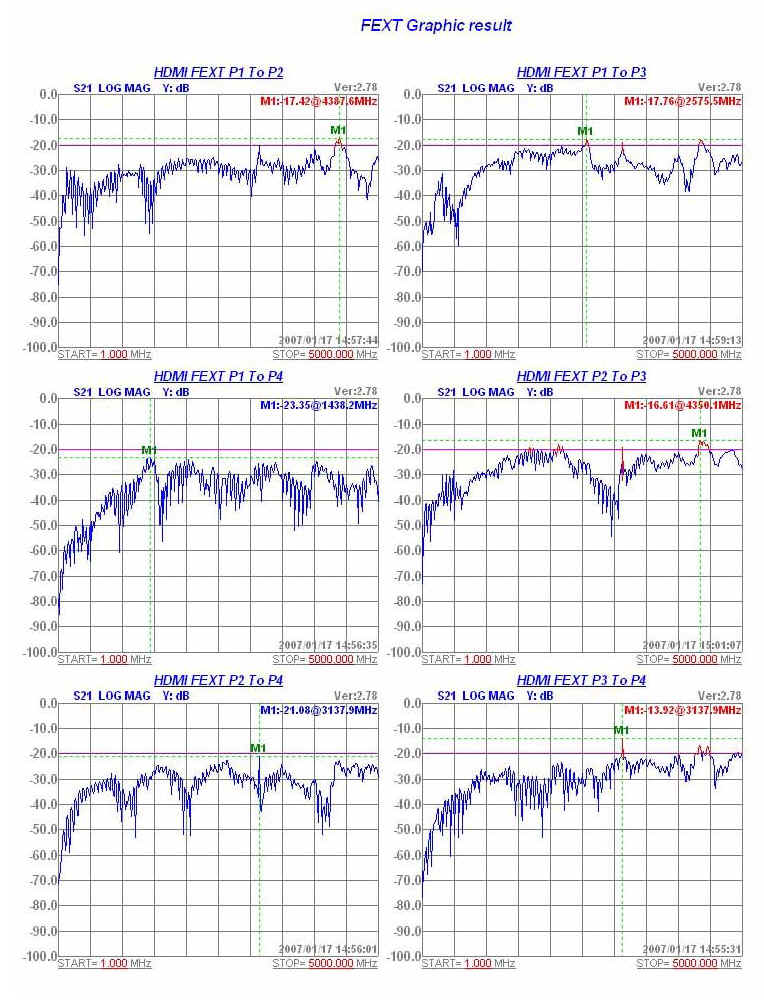

测试结果如下：
FEXT summary result Start Stop Lim From Lim To P1 To P2 P1 To P3 P1 To P4 P2 To P3 P2 To P4 P3 To P4 1 5000 -20 -20 -17.42 -17.76 -23.35 -16.61 -21.08 -13.92 MHz MHz dB dB Fail Fail Pass Fail Pass Fail
请教各位大侠原因,先感谢各位。
cuijiude --- 2007-01-18 17:46:26
2
xiahou --- 2007-01-18 18:04:12
3
是的，长度有很大关系，再一个特性阻抗，请将整份测试报提供上来，最好是带图形的。
why81yang --- 2007-01-23 13:04:17
4
HDMI-30AWG L＝1.8M...因测两条一条有过另外一条没过，这可能和加工有关，具体有哪此因素？？？
谢谢
xiahou --- 2007-01-24 11:35:00
5
先去查看你的去铝箔的尺寸，尽量放短，还有就是你是焊锡呢还是？
如是焊锡，请注意查看你的锡点。
1.8M的电线是不会有问题的。
bridge --- 2007-01-30 13:03:53
6
根據上述情況，加工問題可能性很大。加工區域盡量小些，能否說一下？是怎樣加工的:卯壓，還是焊接，是否有內膜？
余泽平 --- 2007-02-01 15:39:30
7
高频线材的每个性能参数其实与其他特性参数都是有关联的,这是一个综合性的问题
当其中的一个参数,你一定将其他参数也要拿出来对比分析
junioryan --- 2007-02-02 09:25:27
8
lqiangsz --- 2007-02-02 09:27:46
9
michael --- 2007-02-03 08:47:30
10
ok509 --- 2007-02-04 19:04:56
11
很可能和加工有关！如果其他的参数都过的话。
李小龍 --- 2007-02-21 17:04:29
12
肯定是加工問題,這個不用討論了
你看看是否剝線的時候雙絞線的屏蔽剝離過長?絞距鬆開太多?還是本身聯接頭阻抗不匹配或者pin位設計不合理?
larryhe --- 2007-02-21 21:52:47
13
用的哪家的线?
李小龍 --- 2007-02-22 10:03:04
14
roger --- 2007-02-22 22:48:29
15
disco --- 2007-03-12 20:14:07
16
太简单了
只要加大衰减不就解决
但是不可做太长的线
810707 --- 2007-03-25 20:58:06
17
wanggj --- 2007-03-26 19:49:42
18
肯定是加工问题，查查看剥芯皮时有没剥断铜丝.........
失業電纜人 --- 2007-03-29 11:33:11
19
菜鸟 --- 2007-03-29 22:31:19
20
晕倒 我测试 HDMI 一般都是 衰减 和 SKEW 不过 哪有串音不过的 应该是你的加工的问题把
810707 --- 2007-03-30 19:21:19
21
影响串音的关键:1线材太短.2.端子加工焊点和屏蔽处理
故线材不可太短,焊点要均匀:太大和太尖都不行,最好用上PE内模和铜箔.
HDMI --- 2007-03-30 22:24:07
22
你剥线肯定有问题，铝箔取出太长了，最好不要超过5mm.
dingmoba --- 2007-04-16 13:00:30
23
这种问题,基本上是内层铝箔剥离得过长了.
qw1028 --- 2007-07-18 10:53:01
24
楼主抛砖引玉
长见识了，呵呵
ivwmyd --- 2007-07-19 14:40:11
25
為什么長度越短串音越不好過呢？能否講下原理？
yangguohua --- 2007-07-20 19:20:41
26
ye4452003 --- 2007-07-21 00:21:41
27
我之前有做过1m的8p8c的线子，那叫痛苦，出的问题全在串音上，郁闷！
happy --- 2008-06-22 15:18:14
28
和25楼有同样的疑问？ 请大虾们指点！
AbelGuo --- 2008-06-23 13:57:04
29
线越短肯定串因越不容易过：
因为你的标准没有变就拿HDMI -20dB 任何M数都是一样的标准。那你想越长信号传输的越久这样你有部分的杂寻都被衰减掉。在最终接收到的信号就会变少。米数越短 信号传输快接收的杂寻同样就多。导致短M数，串音很容易Fail；
LZ： 同样也请测试 Raw Cable 来看是否为加工的问题。逐步排除。如果就这样看就能肯定是加工问题我想没有人能保证。如果Raw Cable Fail。 请靠1：量铝箔的重迭率。2：是否有部分未包好或包松导致。
allenhong --- 2008-07-04 19:33:57
30
希望大家在这个问题上能够继续讨论下去。
flurry --- 2008-07-04 20:43:30
31
测试时待测物对应的两端有没有用LOAD堵住，不要忽视了这个最基本的问题
elwin --- 2008-07-07 17:21:52
32
应该从三个方面处理：
第一；是不是铝箔剪留过短；
第二；对绞线的绞距及张力有没有发生变化；
第三；就是线材本身，绝缘与导体的附着力好不好，如果附着力不好，也会有问题。
xiaofan --- 2008-07-07 19:33:51
33
