66KV电缆局放问题 - 无图版
无聊 --- 2009-10-30 22:04:32
1

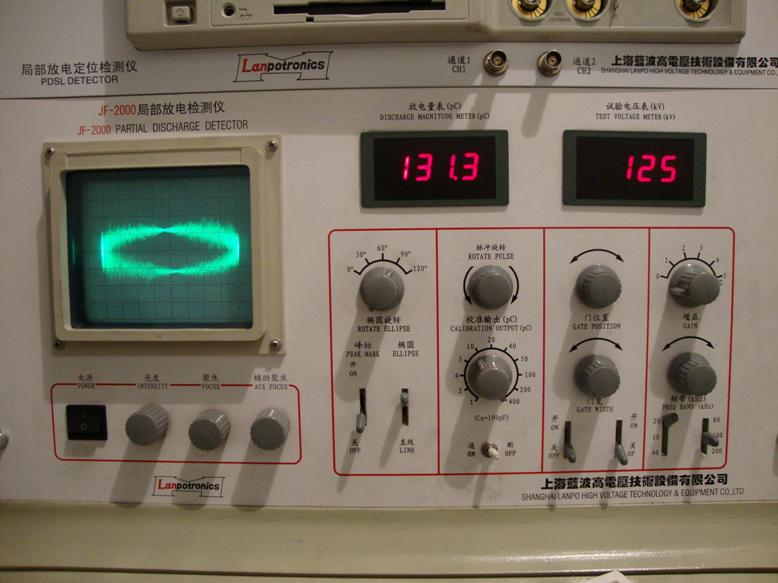

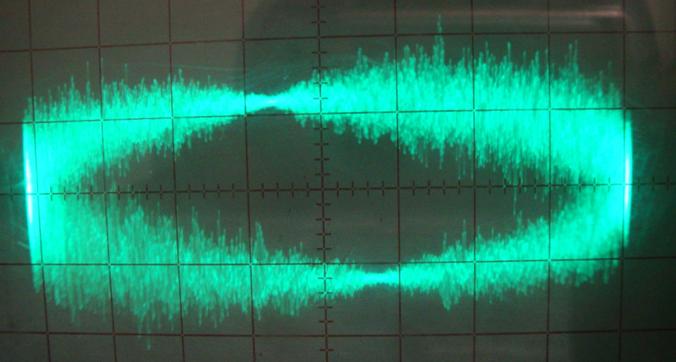

66KV电缆局放实验，电压升至10KV发生放电，升至75KV时12-13PC，接着升至125KV，局放17-18PC，放电量随时间延长减小，30分钟后降至75KV，局放8-9PC，去离子水水质0.14，放电波形如下图，第二个是旋转后的波形是干扰？还是电缆放电？电缆什么原因能造成这样的放电？跪求各位做高压电缆局放的前辈多多指教？
无聊 --- 2009-10-30 22:09:18
2
无聊 --- 2009-10-30 22:19:39
3
zhengliang --- 2009-10-31 09:44:07
4
,請教下怎麼樣能把圖直接搞上去无聊 --- 2009-11-01 20:05:45
5
有没有高手，帮忙看一下。谢了
无聊 --- 2009-11-01 20:08:08
6
直接上传附件，就上去了。
hambot --- 2009-11-14 01:53:40
7
你相位校了没有，怎么赶紧几张图不是一种放电源
无聊 --- 2009-11-14 09:17:10
8

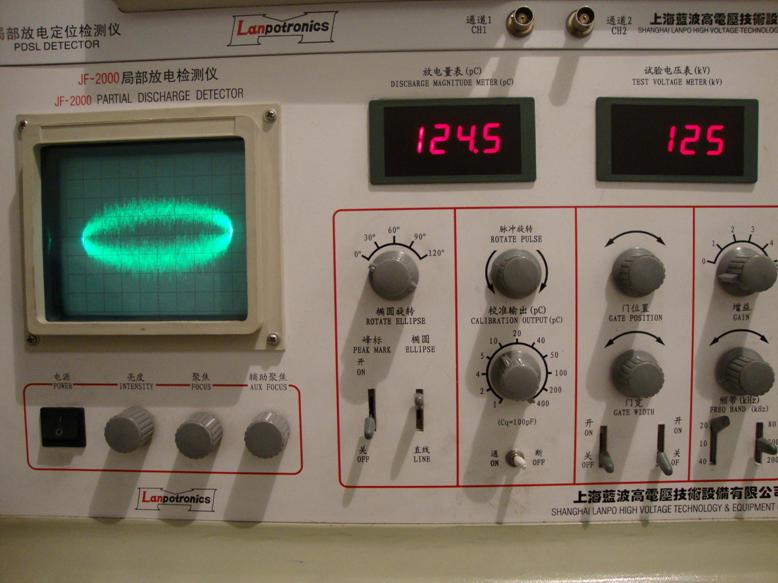

是同一个。第2个和第4个是把相位旋转90度后的，放电发生在零位两侧，随电压升高区域变大，可到最后还是有一小部分始终没有，应该是峰值的 位置。如第4张图。
hambot --- 2009-11-14 20:19:51
9
加我QQ：478108511 聊
ll88588 --- 2009-11-25 19:23:48
10
应该不是电缆内有气泡与杂质造成放电。电缆没有问题。
无聊 --- 2009-12-02 21:18:01
11
应该不是电缆内有气泡与杂质造成放电。电缆没有问题。
那,这种放电是哪来的呢?
无聊 --- 2010-03-21 19:13:55
12
应该不是电缆内有气泡与杂质造成放电。电缆没有问题。
那,这种放电是哪来的呢?
whw1678 --- 2010-03-21 19:52:58
13
铝套松
111333555 --- 2010-03-25 22:51:19
14
铝护套与导体间隙大
xjf0763 --- 2010-03-26 15:14:57
15
路过的不懂，多谢楼主发表
bg248001 --- 2010-03-27 17:45:52
16
你增益调的太大了，再说你的125KV时的放电量表数值已经超出精度范围了，根本不准的！
qihui21 --- 2010-03-29 20:48:34
17
我们都是60度，我看他们是零度，这有区别么？
pillar70 --- 2010-04-29 01:32:51
18
可以肯定不是电缆放电，请仔细检查水终端。
WH123 --- 2010-07-04 19:21:56
19
楼上，水终端出现什么问题会出现以上放电？
861244289 --- 2010-07-05 13:34:45
20
铝护套与导体间隙大 同意这种解释
hrblg1234 --- 2010-07-05 16:39:22
21
国产设备吗？这是哪家的电缆
xiaohanjie --- 2010-07-28 11:22:48
22
应该不是电缆本体放电 或许是干扰 或许是 背景有点大吧
