电缆导体扇形尺寸计算 - 简版
电线
楼主
2006-07-18 08:35:38
有没有人做过扇形结构的导体？？其外形尺寸是怎么计算的？
轻轻飞舞
1 楼
2006-07-27 09:06:14
力缆2芯的，3芯的、4芯的还有3+1的不都是压扇吗，
这是最普通的了！
我有数据，要的话可以给你！
大国
2 楼
2006-07-27 09:36:07
可以把数据传上来吗?让大家参考参考!
yjlw03
3 楼
2006-07-28 13:38:21
有一些结构股再生产中可以有变动的地方
1、非紧压圆形
结构 节距比
1+6 20
1+6+12 24+14
1+6+12+18 37+24+16
1+6+12+18+24 35+23+18+13
2、压型导体
规格 结构 节距比
35 1+6/2.58 17.8
50 2+8/2.53 18.4
70 4+10/2.53 19
95 1+6+12/2.53 35+20
120 2+8+14/2.53 27+17.3
150 4+10+16/2.53 26.4+17.3
185 7+12+18/2.53 26.3+17.6
240 3+9+15+21/2.53 41+29.5+15.3
300 7+12+18+24/2.53 36.6+27.8+14.9 轻轻飞舞
4 楼
2006-07-31 09:12:17
这样还得算了!
直接传不是很好的吗?
yjlw03
5 楼
2006-08-03 16:50:03
你说什么呀？我怎么看不明白
haoshi
6 楼
2006-08-16 08:09:50
看电线电缆手册第一册！其他教材也可以参考的！
zzyygg
7 楼
2006-08-26 08:16:04
用CAD做，很方便。
zgqwl
8 楼

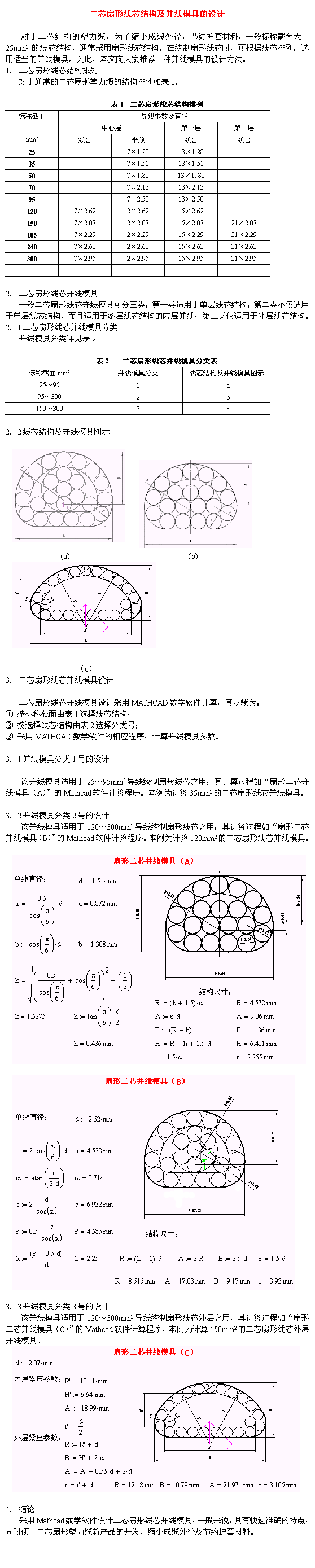

2006-12-03 09:48:09
0
lll333
9 楼
2006-12-03 10:07:18
看来楼上是MATHCAD高手 ，可以联系吧 lmz1116@tom.com
有问题要讨论
ytma
10 楼
2006-12-25 20:17:26
能把三芯四芯的扇形导体尺寸也传上来吗
wtx3007
11 楼
2006-12-29 16:39:32
能不能把电力电缆所有的扇形尺寸都传上来大家共享
aimetti
12 楼
2007-06-13 21:28:50
难啊，计算机要学好啊。
xyzabc1912
13 楼
2007-06-29 17:30:34
太厉害 了，看不懂啊！郁闷中！
guodefu
14 楼
2007-07-13 08:47:05
需要迭代计算，最好用程序
bao007
15 楼
2007-07-14 10:37:52
高手!真是羡慕啊
xunmeng
16 楼
2007-08-18 19:38:42
看不懂啊！
longcable
17 楼
2007-09-24 17:16:19
该楼引用了“longcable”的文章，而且原封未动的发表了，那只是用做并线模具的，并非是扇形导体的设计，注意使用。
gh129
18 楼
2007-11-29 16:19:08
jxcable
19 楼
2011-04-12 16:07:41
学习了
成就
20 楼
2011-04-13 10:07:08
顶一下
31314655
21 楼
2011-05-11 17:25:43
大家讨论一下计算机学习也好呀
