USB3.0加工过程中遇到的问题，请各位帮忙！ - 无图版

湖南电缆 --- 2010-04-24 09:19:27

1

最近在做USB3.0装配时，成品点测OK,但连接硬盘时读不到数据，请高手帮忙分析。

规格是A公对A母，结点是一对一的，是不是本身这种接线方式就有错呢？

取个名字难 --- 2010-04-24 09:30:35

2

协会虽没有AM-AF的接点 但根据AM-AM不是一对一的接点 所以AM-AF也应该不是一对一的！

［取个名字难 在 2010-4-24 9:33:02 编辑过］

APENG88 --- 2010-04-24 10:56:04

3

我们公司也没有做过AM-AF的，只做过AM-AM的，接点就不是一对一的
APENG88 --- 2010-04-24 10:58:57

4

你这个产品是打样还是订单，客人不提供接点图给你的吗？期待问题的解决方案！！！
chen200906 --- 2010-04-24 11:09:30

5

接点应该不是一对一接的~！
湖南电缆 --- 2010-04-24 11:24:17

6

我是公司内部试做，因为规范上找不到接点，所以正在探索中，

相关的硬盘读取速度只能达到USB2.0的水平，

同样的线，但做的AM-AM则没问题。是否有兄弟遇到过类似的问题呢？

湖南电缆 --- 2010-04-24 11:28:07

7

AM-AF如果不是一对一，那应该怎样接呢？



APENG88 --- 2010-04-24 12:04:53

8

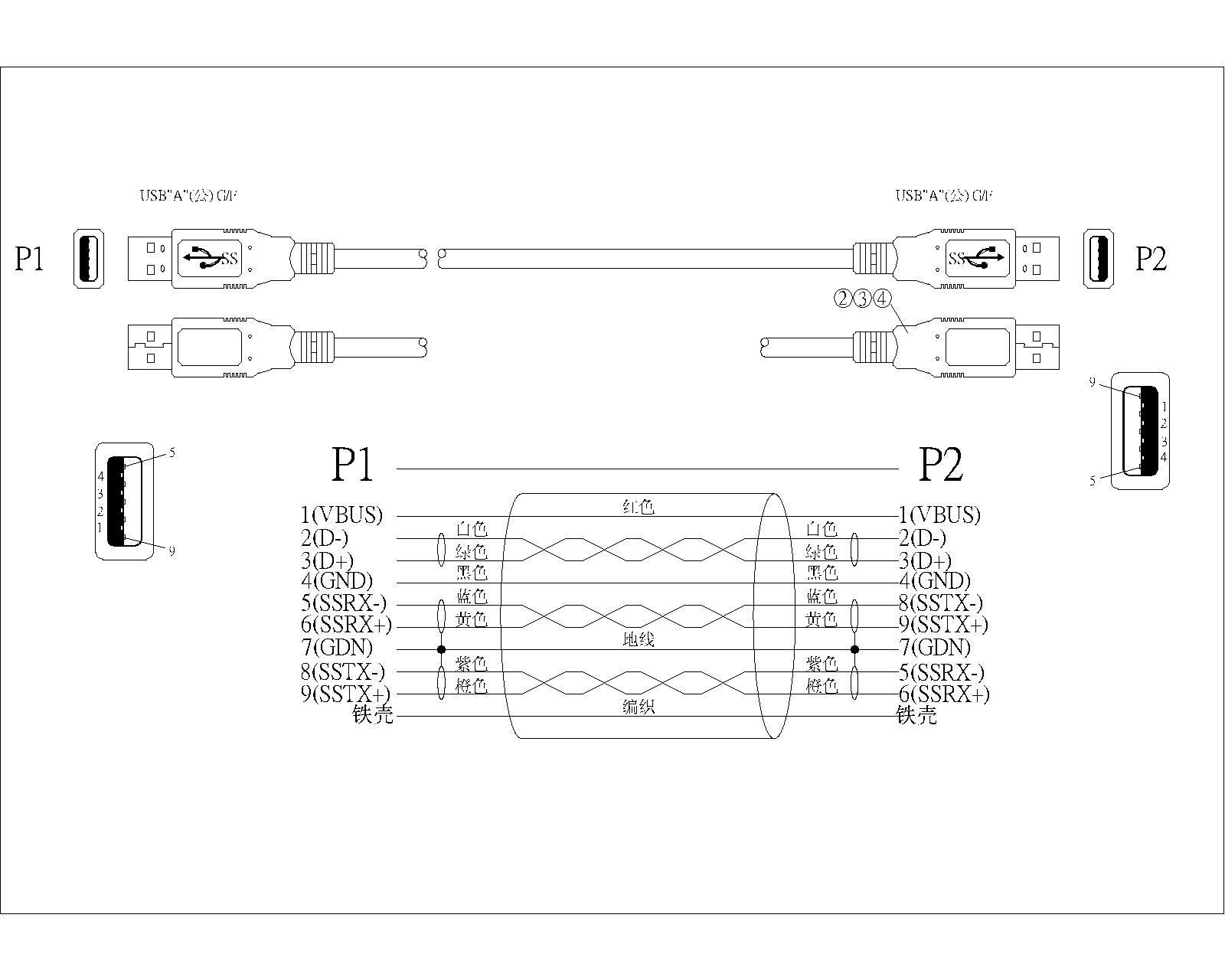

朋友，我给你一份AM-AM的图纸，你按这个接点试一下，行不行，
liweihua1 --- 2010-04-24 12:23:17

9

1-1

2-2

3-3

4-4

5-8

6-9

7-7

8-5

9-6

10-10

liweihua1 --- 2010-04-24 12:24:59

10

这个是AM TO AM的接点

取个名字难 --- 2010-04-24 13:22:31

11

AM-AM和AM-AF接点应该一样！
湖南电缆 --- 2010-04-24 14:25:06

12

我按AM-AM的方法试过，结果还是不行。

不知有何良策？

canyuechj --- 2010-04-24 14:36:59

13

AM  TO AF 本身起延长作用的。和AM TO AM 的接法又不一样，它的接点只能是一对一的. 我公司做的就是一对一的接点的.

湖南电缆 --- 2010-04-24 14:52:32

14

canyuechi

AM  TO AF 本身起延长作用的。和AM TO AM 的接法又不一样，它的接点只能是一对一的. 我公司做的就是一对一的接点的.

兄弟，你按1对1做的成品，有测试过读数据的速度吗？

wangzhong8 --- 2010-04-26 11:13:50

15

我认为楼主14说的有道理

szkaibao --- 2010-04-26 18:44:48

16

学习中，得到很多知识，非常感谢！

zengfanzhu --- 2010-05-27 08:55:24

17

有没有哪家做出来的,有测试数据,现在客户下单不知道怎么做
xiaofan --- 2010-05-28 15:00:44

18

1-1    .;2-2 (D-)    ;3-3 (D+)     4-4    ;5-8(SDP-)     6-9(SDP+)     7-7(GND)      8-5(SSTX-)    ;9-6(SSTX+)

10-10(SHELL)

依此標準進行.對絞線順序不要弄錯.

Jameshe168 --- 2010-07-04 15:16:01

19

學習了



hzm540103 --- 2010-07-30 10:28:08

20

学习下
ldf --- 2010-08-07 16:55:38

21

14楼的是对，AM -AF是延长线，两者的连接方式是不一样的
xin2752640 --- 2010-08-24 19:50:45

22

讨论的结果出来了不?个人看法: 依AM-AM的是跳接接法,应该AM-AF是一对一的接法的.

mage --- 2010-10-07 20:40:06

23

AM-AF如果不是一对一，那应该怎样接呢
heshifeng --- 2010-10-08 08:53:02

24

学习了

sonicyee --- 2010-10-08 12:30:57

25

我也有同樣問題
markchen --- 2011-06-10 09:29:02

26

A/M  TO A/F 本身起延长作用的。接点只能是一对一的.

模拟测试速度一定OK,只要能识别到硬盘，就能达到100M 就OK,

QQ361429451可以探讨，

我公司已在量产中，

heweifeng --- 2011-06-10 13:58:38

27

讀不到盤的原因是:二條電源線的導體規格小了.
funny717 --- 2011-09-19 17:44:34

28

AM TO AF是延长线，接点一定是一对一的。
linta80 --- 2012-05-25 12:56:11

29

又差钱

dongzhang --- 2012-05-30 11:07:18

30

5-8

6-9

SEA123 --- 2012-06-02 09:05:19

31

li809113 --- 2012-06-05 23:34:50

32

可以是1对1 的线位啊



tsuijason --- 2012-06-06 14:13:50

33

學習



z77700552 --- 2013-06-30 18:47:06

34

学习了，谢谢！
wx668669 --- 2014-07-02 17:49:38

35

不错！！！！！！！！！！！！！！！！
wx668669 --- 2014-07-02 18:12:06

36

duide~~~

迷儿 --- 2014-07-03 08:19:39

37

高手~~晚輩學不完的知識~~贊一個
