电线电缆网 > 电力电缆 > 什么叫三层共挤？（完整版）

什么叫三层共挤？ - 无图版

zcjhappy --- 2010-11-09 01:37:55

1

请教：我经常在论坛上看到“三层共挤”这个专业用语，我不知道是指些什么？是设备和普通的押出机不一样还是操作不一样，请大侠指点，谢谢。

qinroxin --- 2010-11-09 08:03:33

2

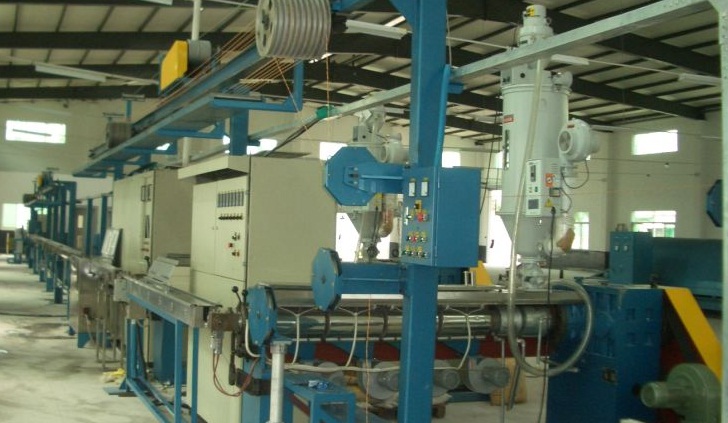

给个图片你看看，操作比普通的挤出机要有难度。

yincable --- 2010-11-09 08:59:34

3

确实复杂操作有难度

winter321 --- 2010-11-09 09:04:19

4

就是三层材料从一个机头挤出，在产品结构下对设备之间的匹配性要求高
空心菜 --- 2010-11-09 10:53:38

5

就是交联电缆的挤出，三个主机，一次开三层
shoulei --- 2010-11-09 11:25:56

6

那图片是三层机？没有发现三层的机身呀。。机头也好不像是三层的。、
空心菜 --- 2010-11-09 11:50:22

7

2楼的图片的确不是三层共挤机的，三个主机，机头在一起的，



qinroxin --- 2010-11-09 13:54:19

8

2层共挤，80+60的。
edwardtom --- 2010-11-09 14:18:15

9

三层共挤，做高压的人都明白。
zcjhappy --- 2010-11-09 19:10:07

10

学习了，谢谢各位。我是做弱电方面的线材，对交联还一点都不懂，望大侠们多指点

dedyqi --- 2010-11-09 19:45:06

11

常说的三层：PE+发泡+PE，也是像2楼的这样做出来的么？
500kV110 --- 2010-11-23 16:38:43

12

三层共挤机头的应用

根据国家标准GB12706规定，U0为1.8kV以上的交联电缆的绝缘内外应有导体屏蔽（内屏蔽）和绝缘屏蔽（外屏蔽）。内屏蔽层起均匀电场作用，防止绝缘层与导体之间产生间隙而引起局部放电；外屏蔽主要防止绝缘层与铜带屏蔽之间产生间隙而引起局部放电。

注：在电缆的电压表示U0/U(Um)中：

U0 ：电缆设计用的导体对地或金属屏蔽之间的额定工频电压；

U： 电缆设计用的导体间的额定工频电压；

Um ：设备可承受的“最高系统电压”的最大值。

然而，电缆绝缘层和半导电屏蔽层界面是否光滑、洁净、紧密是影响电缆使用寿命的关键因素之一。近年来，随着交联电缆生产技术的不断提高，交联电缆也向着高压和超高压方向发展，对交联内外屏蔽和绝缘层之间界面的要求越来越高，即使生产10kV等级的中压电缆的交联生产线，也多采用三层共挤机头，即电缆的内外半导电屏蔽层和绝缘层，采用三层一次挤出方式。三层共挤机头得到了广泛的应用。

首先，三层共挤机头挤出质量好，内外屏蔽和绝缘之间的界面光滑、紧密，大大提高了电缆的性能。

三层共挤机头的设计是通过液体调节温度，温度调节媒质在机头所有区域由供应加热小车强制循环，保证了机头各区温度的均匀，温控可调整到偏差正负1℃。与1+2、2+2挤出机头相比，三层共挤机头把内屏蔽、绝缘、外屏蔽三层一次挤出，挤出质量好，界面光洁，紧密，无导体屏蔽的析出物和氧化物，内屏蔽不会有擦伤现象。

其次，三层共挤机头有利于使用导体预热，提高了生产效率，加速企业产销运转。

导体预热是采用感应式预热器，导体可直接穿过与导体直径相匹配的高频线圈，所以，采用导体预热后，导体可预热到80℃-120℃（设定值），缩短了交联时间，可提高生产线速20%-40%，大大提高了生产效率，同时导体预热还可去除导体可能产生的湿气，确保产品质量。

另外，三层共挤机头结构紧凑，流道完美，保证了电缆的品质，模具拆装方便，生产操作简便，减轻了劳动强度。
hentaiwei --- 2010-11-24 09:08:37

13

三层共挤就是三层一块挤啊
deepin --- 2010-11-24 14:37:47

14

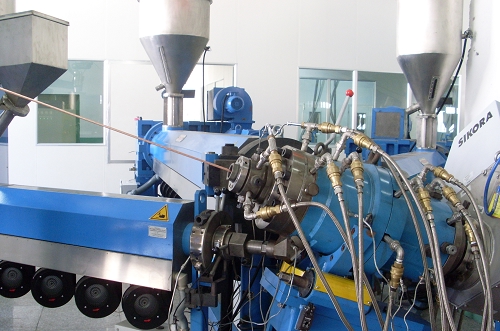

三层共挤图片



mxsf1984 --- 2010-11-24 14:57:09

15

三层同时挤出而已
aaron3211 --- 2010-11-24 15:03:21

16

机头有三个挤出，一次挤出可以实现一些要求连续挤出的生产线，也方便啊
不喜欢水的鱼 --- 2010-11-24 18:05:10

17

上面的兄弟，你这个ccv是德国线？感觉弄的挺干净，新安装的吧



没事瞎喊喊 --- 2010-12-02 16:31:48

18

简单说就是3台挤出机通过一个机头把物料挤出来
camel3172 --- 2012-01-20 15:18:31

19

camel3172 --- 2012-01-20 15:18:58

20

camel3172 --- 2012-01-20 15:19:25

21

aini999xyz --- 2012-01-21 16:31:03

22

deepin:

三层共挤图片





特勒斯特啊  还这么新啊

xc900109 --- 2012-02-03 16:19:21

23

212332
GB2951 --- 2012-02-10 15:53:34

24

还是图片明了啊
pzhli1975 --- 2012-03-05 23:22:38

25

电缆导体 内屏蔽层、绝缘层、外屏蔽层 生产时三层同时挤出
