电线电缆网 > 电力电缆 > 请高手指教悬链上用测偏测径仪问题!(完整版)
请高手指教悬链上用测偏测径仪问题! - 无图版
future609 --- 2011-03-10 14:43:50
1
djzajl --- 2011-03-10 16:22:18
2
在线测偏仪能测到内屏蔽的厚度,但是如果你内屏开的偏薄,所测得的显示数据是不准,所以开机时最好取样目测一下内屏厚度或内屏稍加厚生产。
影响测偏仪数据不准主要是线芯抖动,中点不稳。还有就X射线信号弱。
future609 --- 2011-03-11 08:55:57
3
future609 --- 2011-03-11 08:57:19
4
592028110 --- 2011-12-28 01:03:59
5
仪器要能够取得准确的测量数据,要满足以下条件才行:
1:正确设定仪器的各项参数,包刮各项标称值,收缩率.选定准确的产品类型(在产品表里).就是说要正确选定要生产的电缆产品的各项工艺参数!
2:电缆的各项参数的实际值要在仪器的测量范围内,仪器的测量范围为50%-150%的标称值,如果内屏的标称值为 0.8mm,那仪器内屏的准确测量范围为0.4mm-1.2mm,超出此范围,仪器会报警,表示此时仪器不能正常测量,测量数据不准确.为了避免此情况发生,要先粗调好偏心和各项参数在它的相应的测量范围内.
3:电缆不能抖动太厉害.抖动太大,仪器补偿系统超过了补偿范围就可能测量不准或错误,解决办法就是,电缆抖得大时,适当把线速度增大或降低一点.避开此规格的电缆产品在生产时的共振点.机头前加导轮也有效果.
4:线速度稳定时,检测的数据是最准确的,线速度不稳定或生产线在升速或降速过程,由于挤出料会不太稳,测量数据会跟着有较大变化.
5:仪器的视窗要干净,铍窗脏,氮气清洗不正常,对仪器测量会产生较大影响!生产过程中,水冷却,氮气清洗一定要正常工作.
6:生产线无其它异常情况.比如温度异常等等.

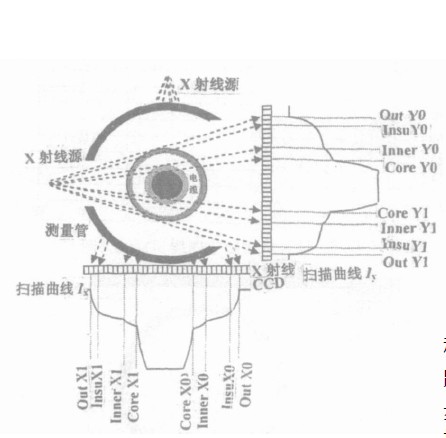

请到仪器的扫描图,仪器工作时X射线的IO 值一般正常要求要大于20000,如太低,射线不能穿透电缆可能造成,不能准确测量.
7: 要比较测量结果,要特别注意两者的差别.
A: 测偏仪测的是一段电缆的平均值,是X,Y 轴测量值的分别平均再计算偏心度的,
实验室一般是用三轴测量去计算偏心的。
B:要真的比较的话,实验室要用同一段电缆在仪器的X,Y 轴测量电缆方向上取至少6个切片加以平均计算比较才行。我们的偏心单位是毫米,计算公式是:
____________________________________
ECC= √ ( X max – X min)² + ( Y max- Y min ) ²
whx19841 --- 2013-02-23 08:43:11
6
受教
