[控制电缆 ] 控缆成缆的最外层绞合方向

LOVEU

P:2019-03-19 15:09:04
1

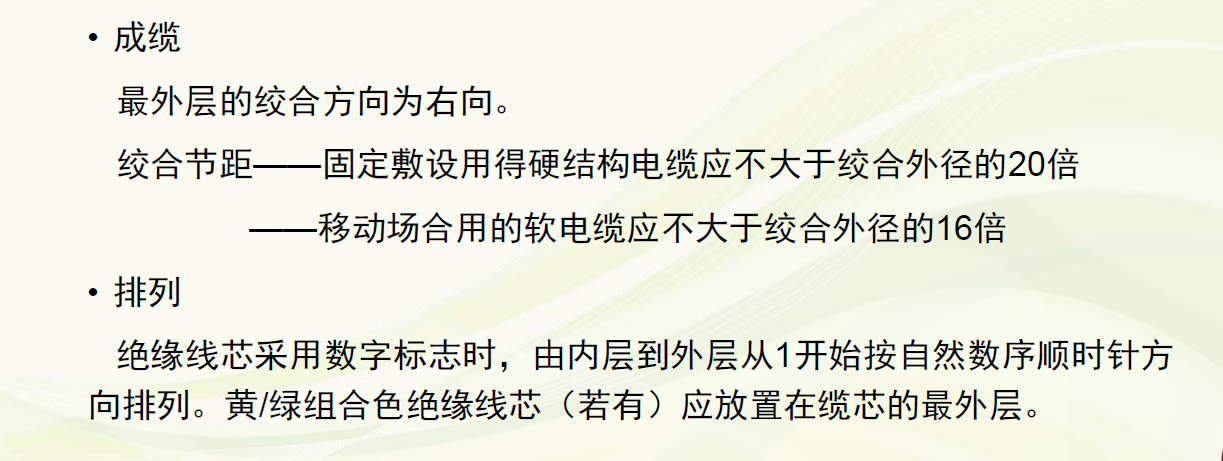

（1）控缆成缆的最外层绞合方向为右向。（2）黄/绿色组合线芯应放在缆芯的最外层。

那么图二有黄/绿组合线芯，应该就是最外层了，所以请问各位有没知道成缆绞合方向为什么不是右向？谢谢



purging - (挤塑)清洗,净化点赞（0）投诉

[绞线工序] 紧急求助：19/0.25mm镀锡丝，内层10根，外层9根，怎样绞合才能更圆整？
[控制电缆] 控缆成缆的最外层绞合方向
[束丝工序] 第5类导体绞合时，最外层断了一股，如何处理
[技术资料] 防止铜导线绞合过程中外层氧化的方法
[技术资料] 防止铜导线绞合过程中外层氧化的方法
[问题求助] 紧急求助：19/0.25mm镀锡丝，内层10根，外层9根，怎样绞合才能更圆整？
[问题求助] 紧急求助：19/0.25mm镀锡丝，内层10根，外层9根，怎样绞合才能更圆整？
[绞线工序] 紧急求助：19/0.25mm镀锡丝，内层10根，外层9根，怎样绞合才能更圆整？
[问题求助] 大截面正规绞合不紧压的导体最外层散开是什么原因？

fys

P:2019-03-19 15:33:14
2

图2就是右向S向啊，图1是Z向即左向啊。

cable balancing panel - 电缆平衡盘点赞（0）投诉

LOVEU

P:2019-03-19 15:50:16
3

fys:
图2就是右向S向啊，图1是Z向即左向啊。

图2左向S向，图一右向Z向

drum-emptying device - 料桶排空装置(安装在塑料颗粒定量系统上) 点赞（0）投诉

drtthdc

P:2019-03-19 19:57:18
4

你这个图哪里来的？出处是哪里？相片没放反吧？

field test - 野外试验,现场试验点赞（0）投诉

fys

P:2019-03-19 20:01:54
5

fys:
图2就是右向S向啊，图1是Z向即左向啊。
LOVEU:
图2左向S向，图一右向Z向

你是对的，S是左向，我搞反了

premolded straight-through joint - 预模压直通接头点赞（0）投诉

LOVEU

P:2019-03-20 08:07:13
6

drtthdc:
你这个图哪里来的？出处是哪里？相片没放反吧？

这是看的一个培训的资料，图一图二就是在一页上这么排列的，截的图，看了之后很不解

silica image fiber - 石英传像光纤点赞（0）投诉

LOVEU

P:2019-03-20 08:08:10
7

fys:
图2就是右向S向啊，图1是Z向即左向啊。
LOVEU:
图2左向S向，图一右向Z向
fys:
你是对的，S是左向，我搞反了

共同学习交流

remote node - 远端网络节点赞（0）投诉

54dfdv

P:2019-03-20 08:19:09
8

有没有可能是编辑时图片搞反了？或者时培训资料随便找的图片意思只是给看一下黄绿色在外层的情况，没注意到方向问题。

overhead ground wire - 架空地线,避雷线点赞（0）投诉

LOVEU

P:2019-03-20 08:40:13
9

54dfdv:
有没有可能是编辑时图片搞反了？或者时培训资料随便找的图片意思只是给看一下黄绿色在外层的情况，没注意到方向问题。

有可能哦

mixer-head - 混绞头点赞（0）投诉

CSDLC

P:2019-03-20 09:50:13
10

只要要记住Z向是不左（ZUI）向（两个都是Z）

capstan wheel - 牵引轮点赞（0）投诉

LOVEU

P:2019-03-20 13:55:59
11

CSDLC:
只要要记住Z向是不左（ZUI）向（两个都是Z）

cable testing truck - 电缆试验车点赞（0）投诉

fgh4gc

P:2019-03-21 20:55:50
12

有最终答案了吗？

grounding cable - 接地电缆点赞（0）投诉

xdjhxq

P:2019-04-18 13:09:44
13

图1是右，图2是左，成缆时按数码从内到外排列，如有双色放最外层。方便接地用。

radio scattering - 无线电波散射点赞（0）投诉

jintaolq

P:2019-04-22 11:47:37
14

常规电缆一般内层绞左向外侧就是绞右向当然不排除有的内层右外层左的这个少数

但是如果是柔性电缆有可能设计的时候是同向绞合来提高电缆的柔软度和弯曲使用寿命绞合直径会相对减小

国标要求黄绿线放在外层

外层绞合方向没有被限制大多是根据每个公司的设计来的

SPC - statistical process control统计过程控制点赞（0）投诉

yvhkdv

P:2019-08-29 09:13:40
15

同意楼上意见

Cablescan gauge - 电缆扫描测径仪(英国Integrated PhotomatrixLtd产品,直径测量范围为150mm以下,测量频率为2000Hz) 点赞（0）投诉
