电线电缆网 > 拉丝 绞线 退火 > 七根绞剪断后中心线冒出!(完整版)

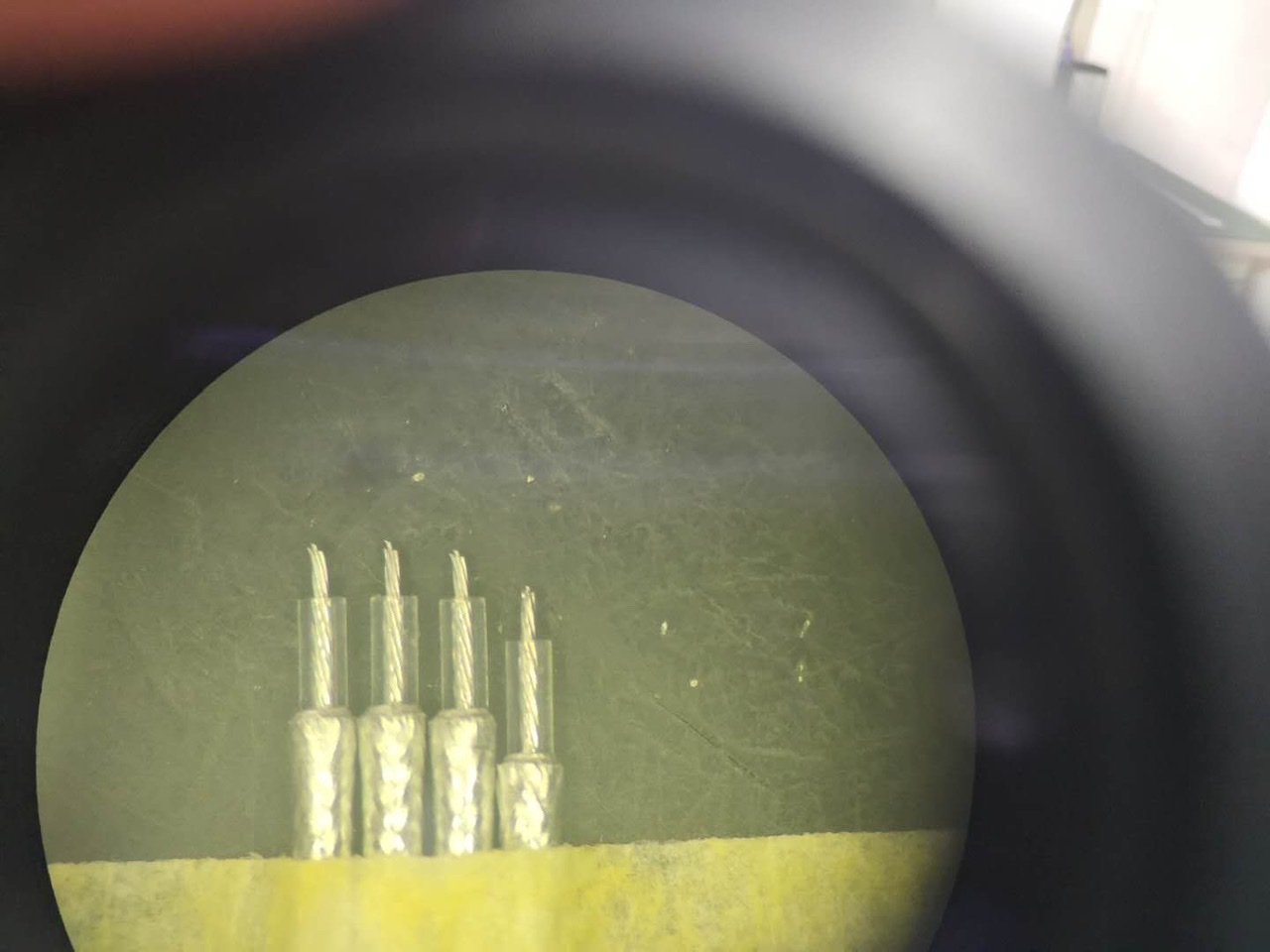

七根绞剪断后中心线冒出! - 无图版

wzh720712 --- 2020-06-24 11:53:54

1


1251504121 --- 2020-06-24 12:29:50

2

外皮回缩了吧
yphang --- 2020-06-24 13:09:32

3

你应该是用的是7根一轴的并丝绞成的导体了?如果是,那么建议你稍微减小绞线模且或调大点绞距,同时适当加大放线张力。
michael --- 2020-06-24 13:37:15

4

有改善吗
jintaolq --- 2020-06-24 13:47:57

5

我也觉得是外被回缩导致的
游客 --- 2020-06-24 15:40:45

6

我是用七根单丝绞合的
游客 --- 2020-06-26 08:27:08

7

首先是你的绝缘料的问题,是否热收缩合格
1092995872 --- 2020-06-27 07:55:07

8

wzh720712:



528585444 --- 2020-06-27 08:18:30

9

主要是张力没有调好



1092995872 --- 2020-06-27 08:23:14

10

依据图片表现来看,个人觉得可以从以下几个方面采取措施:
1、在铜张绞合时,铜线1+6的1的张力适当调大,不拉细铜丝为佳;
2、铜线绞合的绞距,放大;
3、押出芯线外被、编织、外被押出的牵引张力适当调整。
beiyongyou --- 2020-06-27 15:25:29

11

我也遇见过几次这种情况。裁切后单线长跟这轴线经过复盘复绕有关系。

可以确认一下这线是否经过了复盘复绕。

但我没有解决这问题的办法。复盘复绕也不是百分百一定会令单线长。至于根本原因是什么,大佬见到我这条帮忙回答下吧。

hl5825 --- 2020-06-28 09:53:44

12

可以考虑将中心线的导体直径换成0.1的,然后将中心线的放线张力加大,押出的收线张力适当减小,避免后续胶皮回缩。
yacoo --- 2020-06-30 16:14:48

13

1、押出收线张力大,导致绝缘材料拉伸,静止时会出现缩线皮现象(调整收线张力)
2、剥离力过小的话,说明导体与绝缘之间附着力过低,也会出现缩线皮现象(预热器温度适当升高)
moveitgogo --- 2020-07-02 09:09:32

14

中间一根可能是用缠绕方式直放的!外面6根缠在中心,上面冒出来,那另外一头一定是缩进去了!
hailongxu --- 2020-07-03 11:08:16

15

绞合时,中间一根丝,挑粗一点的放在中心。
jintaolq --- 2020-07-04 23:02:18

16

老哥 你这个你挤压式的 你绝缘一回缩必定带着绞合的外层回缩 中心自然突出
要讲的这么清楚么
游客 --- 2020-07-06 15:04:10

17

应该是中间丝平行直放,而且张力还不够。
13337883905 --- 2020-07-09 09:24:40

18

外绞内不绞
1361131958 --- 2020-07-09 10:29:11

19

主要是导体和绝缘的附着力问题,围绕这个就可以解决了
moveitgogo --- 2020-07-15 08:37:00

20

jintaolq:

老哥 你这个你挤压式的 你绝缘一回缩必定带着绞合的外层回缩 中心自然突出

要讲的这么清楚么

绝缘能带着外层导体一起回缩,真是闻所未闻!

liu1985 --- 2020-07-19 09:53:03

21

紧压模具调小一点,整体丝径变大一点,增大紧压系数试试

xxw123 --- 2020-07-29 15:17:48

22

绞距放小一点,模具选择紧压模具0.31左右
-- 结束 --
