a2730267 --- 2022-08-24 17:24:31

1

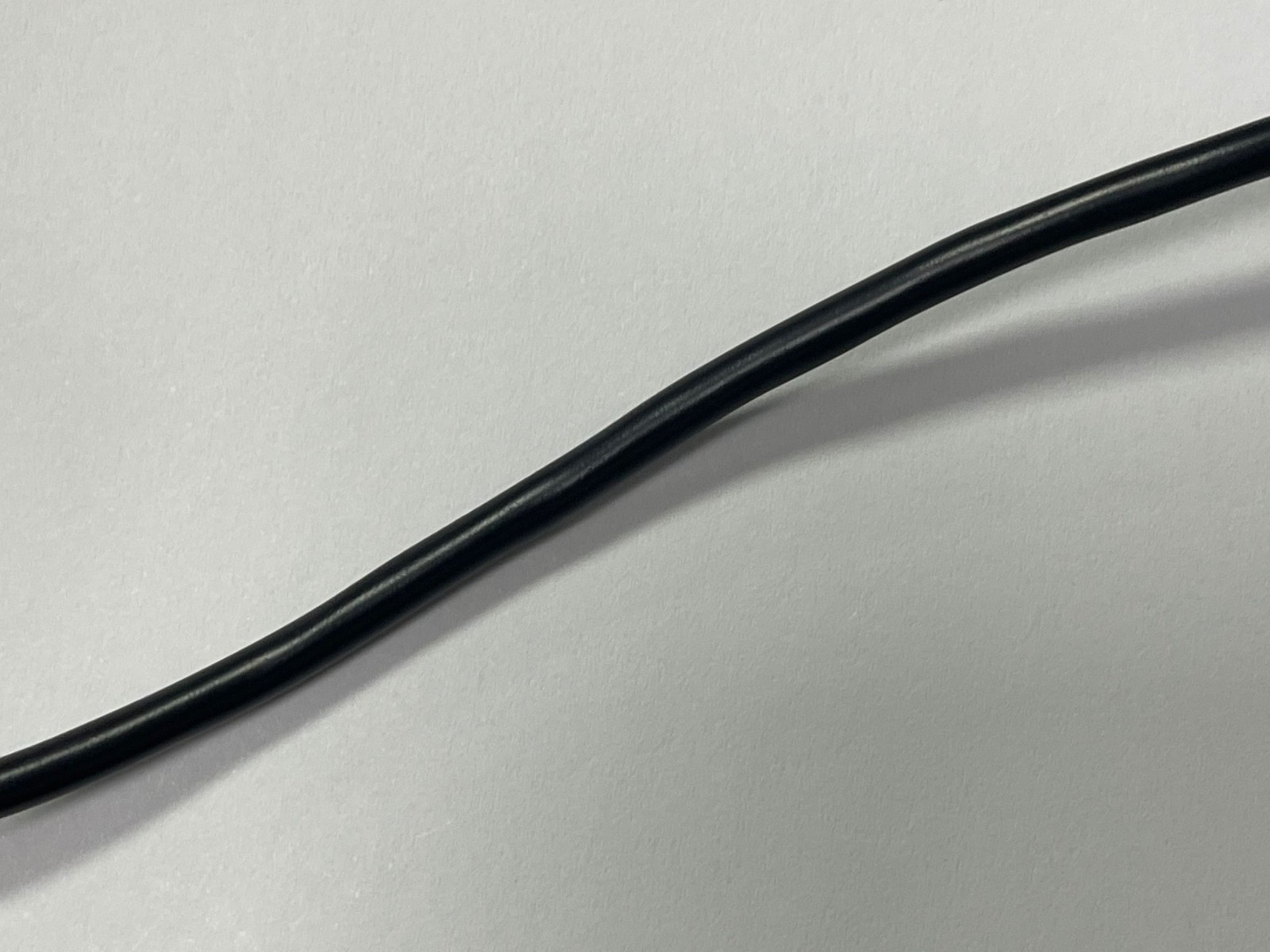

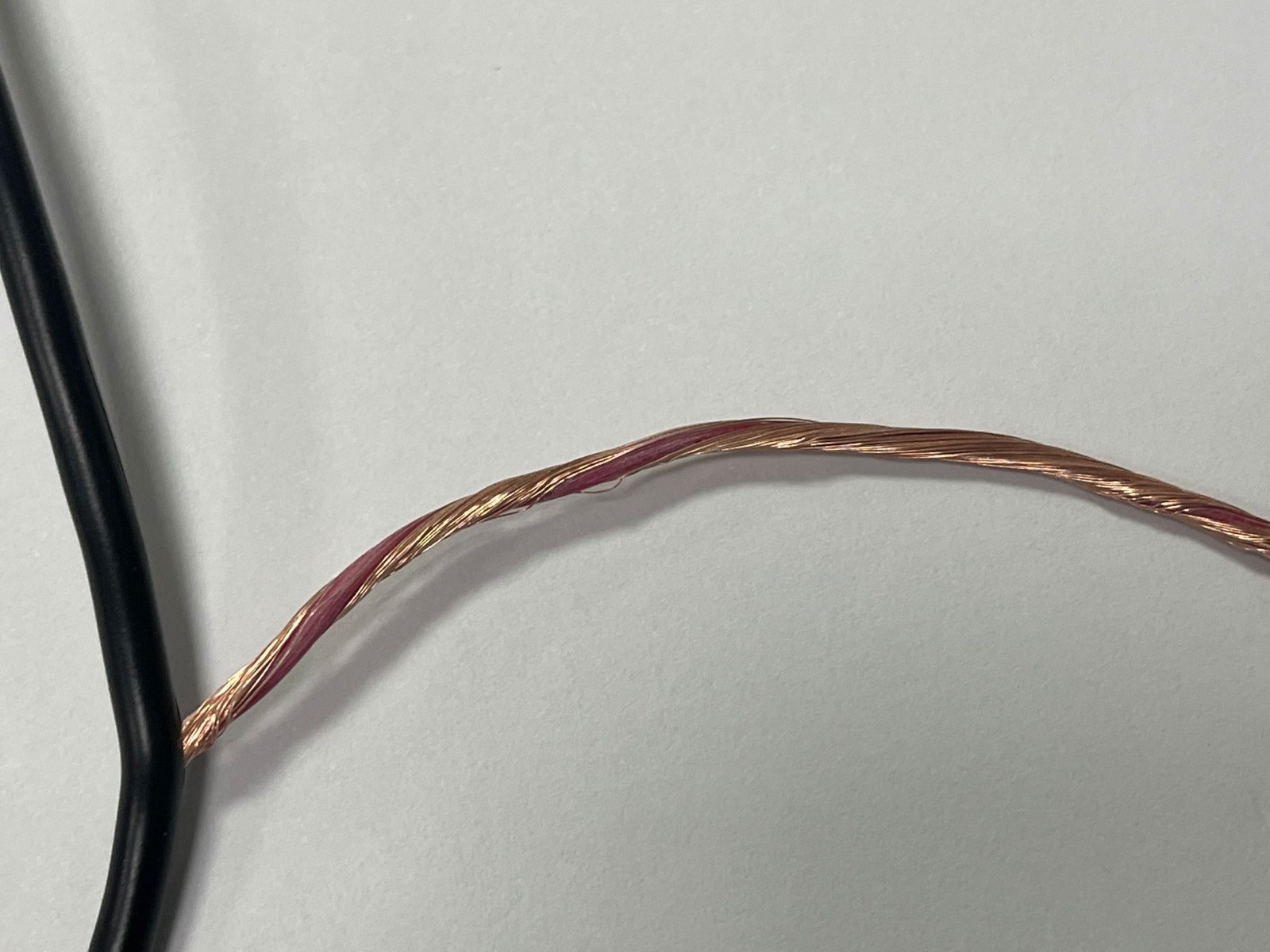

如图，芯线是1.2的线径，缠绕48/0.10铜丝。缠绕的时候覆盖均匀，铜丝放线张力很小。并没有露芯线的问题。但是在押出那边之后，就有此类的跳股，扭曲。芯线缠绕之后有倒过线。我分析是不是在倒线的时候张力不均匀，导致后端押出的时候缠绕铜丝收缩导致。请大师们赐教！


游客 --- 2022-08-24 19:15:53

2

缠绕时每条铜丝的张力保持一致，分布要均匀，缠绕模具1.4-1.45mm，模具承径加长（20mm左右），缠绕节距可适当放小，倒盘时少过点导轮，线经过导轮的角度不能太小

希望以上建议对你有所帮助
游客 --- 2022-08-24 19:18:42

3

补充，护套用管状内模，半管押出，防止压力太大把缠绕挤跑偏
zhang1989 --- 2022-08-25 07:48:00

4

FWP --- 2022-08-25 08:15:16

5

这明显就是绞线时绞合不圆整所致，楼上的扯那么多有意义吗？


缠绕前线径1.2mm，用48/0.10，你们那里没有搞技术？没有管理？？没有稍微有点经验的师傅吗？？？你这个遮蔽率已经高达127%，不跳股，会圆整才见鬼了，我初步分析是因为你们用的铜丝太多，然后铜丝挤在一起，你们就调大节距，然后看着缠绕外观还行，就这么做了，是不是？听我的减少缠绕铜丝条数，38条就差不多达到100%的遮蔽率了，一般不建议用100%的遮蔽率，就算你要100%的遮蔽率，实际你也要稍微小点，哪怕98%都可以，具体你要多少遮蔽率，参照38/0.10=100%遮蔽率，自己调整吧，建议节距不要太大赶紧调小，参考20mm以下，以上仅供参考，纯属个人经验，希望能帮到你。

zyt088 --- 2022-08-25 08:21:24

6

这个产品缠绕导体有重叠，条数太多，将缠绕节距适当改小，采用半空管押出方式可以改善产品外观。
FWP --- 2022-08-25 08:41:46

7

FWP:

这明显就是绞线时绞合不圆整所致，楼上的扯那么多有意义吗？


缠绕前线径1.2mm，用48/0.10，你们那里没有搞技术？没有管理？？没有稍微有点经验的师傅吗？？？你这个遮蔽率已经高达127%，不跳股，会圆整才见鬼了，我初步分析是因为你们用的铜丝太多，然后铜丝挤在一起，你们就调大节距，然后看着缠绕外观还行，就这么做了，是不是？听我的减少缠绕铜丝条数，38条就差不多达到100%的遮蔽率了，一般不建议用100%的遮蔽率，就算你要100%的遮蔽率，实际你也要稍微小点，哪怕98%都可以，具体你要多少遮蔽率，参照38/0.10=100%遮蔽率，自己调整吧，建议节距不要太大赶紧调小，参考20mm以下，以上仅供参考，纯属个人经验，希望能帮到你。

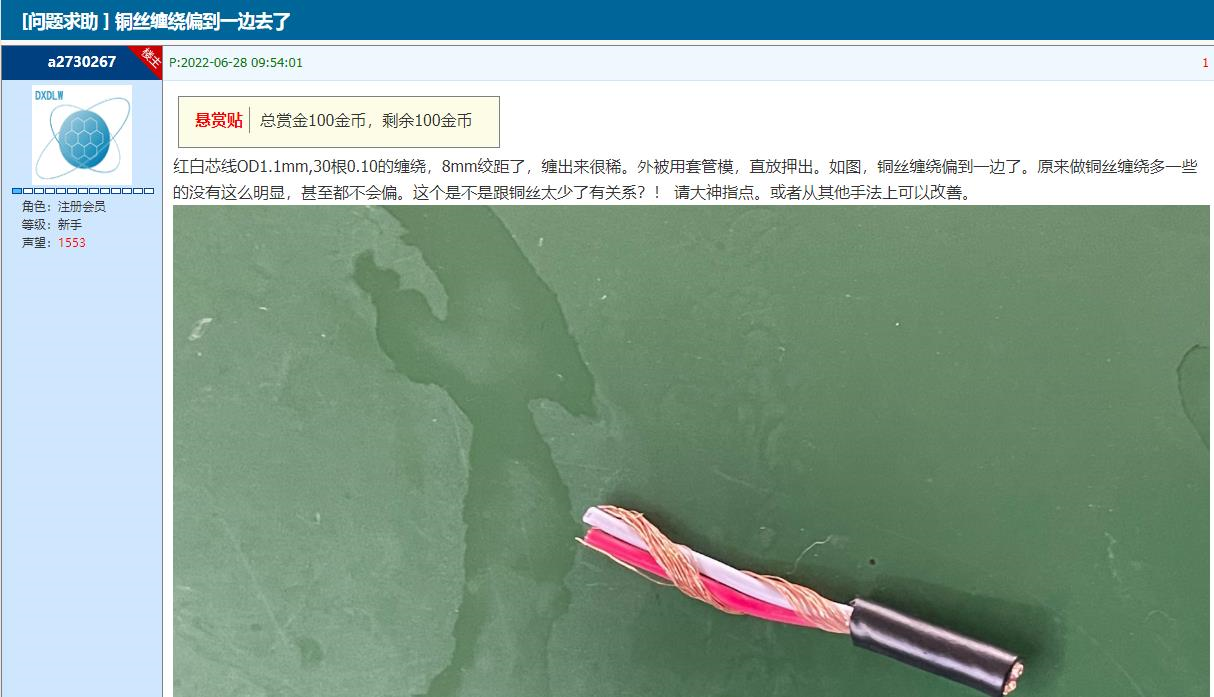

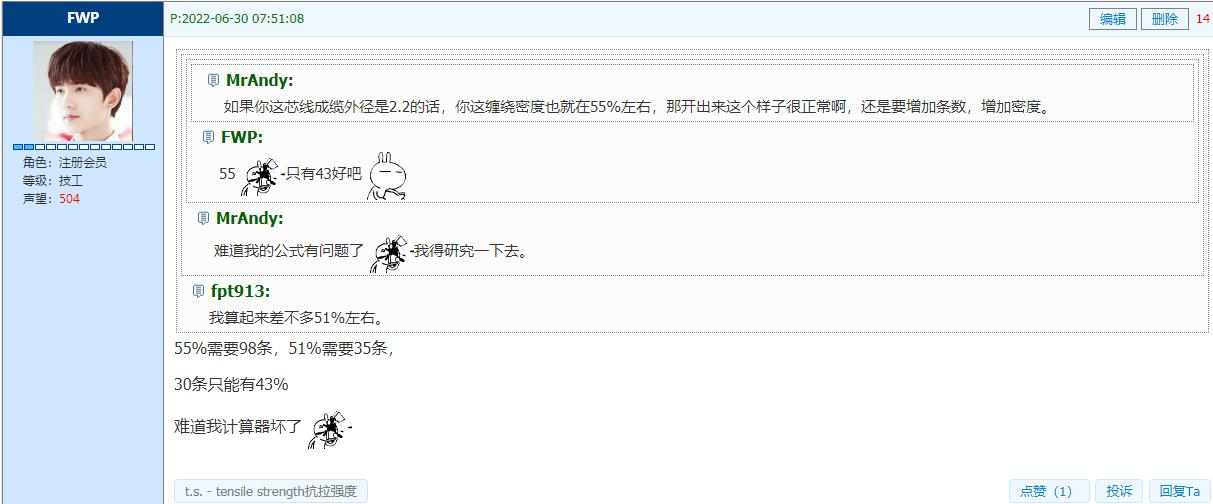

你这个*，下次你的问题不回答了，我刚查了下，老早之前就回答过你的悬赏的问题，*悬赏金币一个没给，没给我就算了，可能我回答的不好，但那么多热心回答的朋友，你也一个没给，你这*太不地道了，没有下次了，你悬赏的金币不给难道还能拿回来吃了不成


carey210 --- 2022-08-25 08:48:26

8

三个问题，一是缠绕铜丝太多，二，缠绕模具太大，三，节距太大。最后补充一点，感觉你这线不是用缠绕机缠绕的，用的是编织机来绕的线。
Ericzll --- 2022-08-25 09:24:44

9

Ericzll --- 2022-08-25 09:27:40

10

FWP:

这明显就是绞线时绞合不圆整所致，楼上的扯那么多有意义吗？


缠绕前线径1.2mm，用48/0.10，你们那里没有搞技术？没有管理？？没有稍微有点经验的师傅吗？？？你这个遮蔽率已经高达127%，不跳股，会圆整才见鬼了，我初步分析是因为你们用的铜丝太多，然后铜丝挤在一起，你们就调大节距，然后看着缠绕外观还行，就这么做了，是不是？听我的减少缠绕铜丝条数，38条就差不多达到100%的遮蔽率了，一般不建议用100%的遮蔽率，就算你要100%的遮蔽率，实际你也要稍微小点，哪怕98%都可以，具体你要多少遮蔽率，参照38/0.10=100%遮蔽率，自己调整吧，建议节距不要太大赶紧调小，参考20mm以下，以上仅供参考，纯属个人经验，希望能帮到你。

FWP:

你这个*，下次你的问题不回答了，我刚查了下，老早之前就回答过你的悬赏的问题，*悬赏金币一个没给，没给我就算了，可能我回答的不好，但那么多热心回答的朋友，你也一个没给，你这*太不地道了，没有下次了，你悬赏的金币不给难道还能拿回来吃了不成


这都看出来，可以！   忍不住想笑笑

FWP --- 2022-08-25 10:12:33

11

FWP:

这明显就是绞线时绞合不圆整所致，楼上的扯那么多有意义吗？


缠绕前线径1.2mm，用48/0.10，你们那里没有搞技术？没有管理？？没有稍微有点经验的师傅吗？？？你这个遮蔽率已经高达127%，不跳股，会圆整才见鬼了，我初步分析是因为你们用的铜丝太多，然后铜丝挤在一起，你们就调大节距，然后看着缠绕外观还行，就这么做了，是不是？听我的减少缠绕铜丝条数，38条就差不多达到100%的遮蔽率了，一般不建议用100%的遮蔽率，就算你要100%的遮蔽率，实际你也要稍微小点，哪怕98%都可以，具体你要多少遮蔽率，参照38/0.10=100%遮蔽率，自己调整吧，建议节距不要太大赶紧调小，参考20mm以下，以上仅供参考，纯属个人经验，希望能帮到你。

FWP:

你这个*，下次你的问题不回答了，我刚查了下，老早之前就回答过你的悬赏的问题，*悬赏金币一个没给，没给我就算了，可能我回答的不好，但那么多热心回答的朋友，你也一个没给，你这*太不地道了，没有下次了，你悬赏的金币不给难道还能拿回来吃了不成

a2730267:

你才是个*，我不知道缠绕缠绕太多，问题都没回到点子上。我给你个*？！

1：你语文肯定不是老师教的，绝对是你父母亲自教的。

2：爷金币虽说不多但绝对够用。

3：你居然知道缠绕多了，不错厉害哟！

4：之前的帖子我没说我回复到点子上了，但别人回答总有到点子上的吧？就算别人都没回答到点子上，那也是广大网友的热心吧？居然被你当做屁，你牛逼。难道你的悬赏金币还能拿回来吃掉不成？

5：这次的回答居然说我没回答道点子上，你牛叉，你牛叉，你有本事就不减少缠绕条数，不改变缠绕节距，要是改变了，我也不骂你，广大网友自由评判标准。

6：祝你为人做事能一直牛逼下去，，。

7：我到此为止，就算你回复骂我，我也不在回复，谁对谁错，网友看看记录自由评判。

xyh2018 --- 2022-08-25 10:51:36

12

我跑到这来回复，就是希望你们能叫我一声靓仔，可你们居然叫我*

Ericzll --- 2022-08-25 11:28:06

13

xyh2018:

我跑到这来回复，就是希望你们能叫我一声靓仔，可你们居然叫我*

不叫你*，叫你NB！

YJPEPE --- 2022-08-25 13:44:25

14

是靓仔而有可能靓姝吧？？？、、
496716312 --- 2022-08-26 10:44:23

15

既然悬赏了，大家针对问题给出了自己的意见回复，为什么不给金币呢，空手套白狼可不好，搞了一次还继续搞第二次，互联网是有记忆的
HONEY168WW --- 2022-08-29 08:40:43

16

都是袁老师惹的祸，研究出高产粮食后让你几个吃饱了撑的
quandengke --- 2022-08-31 09:07:06

17

游客:

补充，护套用管状内模，半管押出，防止压力太大把缠绕挤跑偏

因该是这个原因，我之前就遇到了同样的问题，检查缠绕好的线在进机头前和进机头挤出后缠绕覆盖率的变化，切开外皮就可以看到，调整合适的内外模距离押出

匿名 --- 2022-09-01 09:15:37

18

模具的问题
