zpfei1024 --- 2023-02-10 08:29:34
1

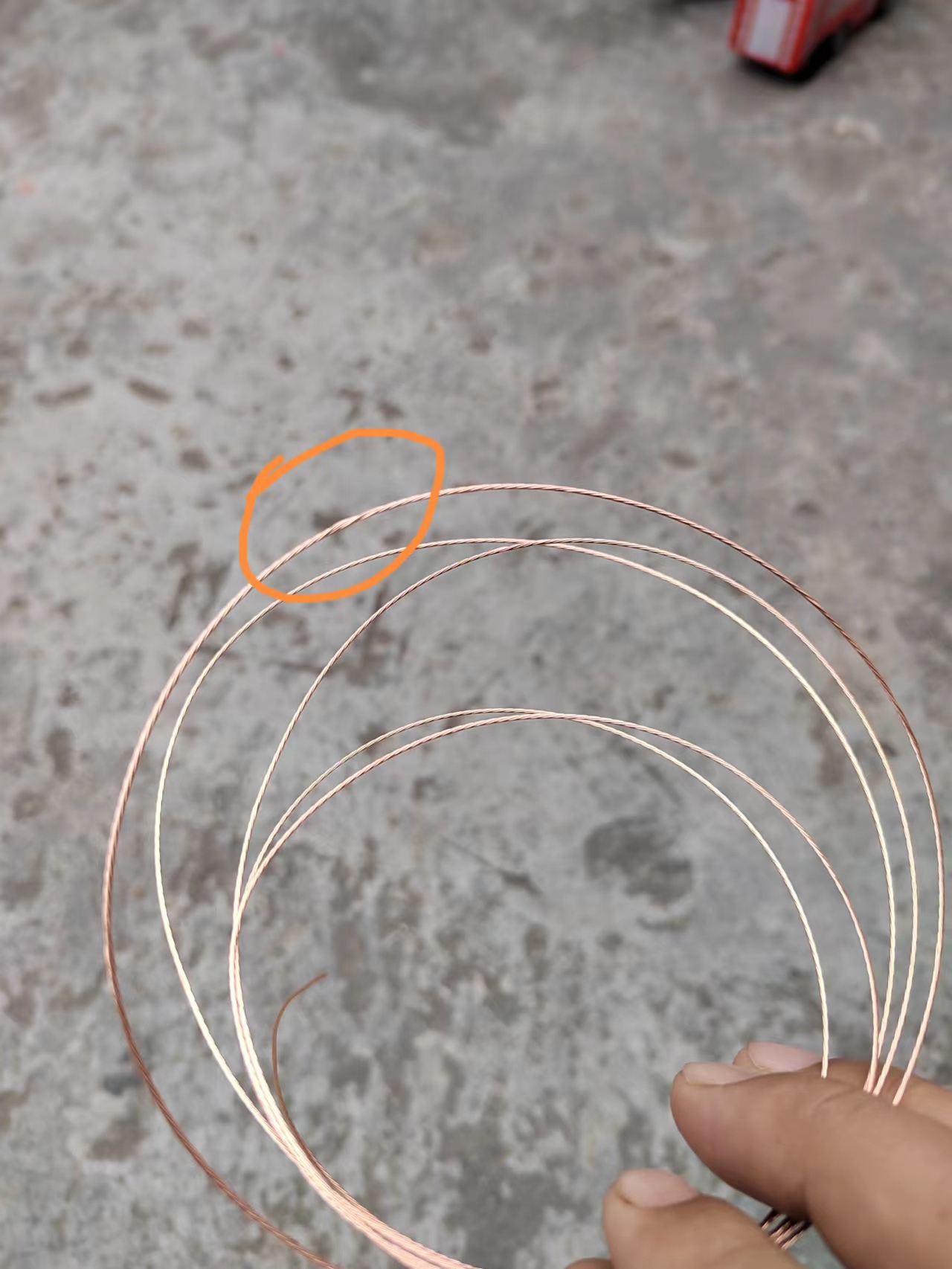

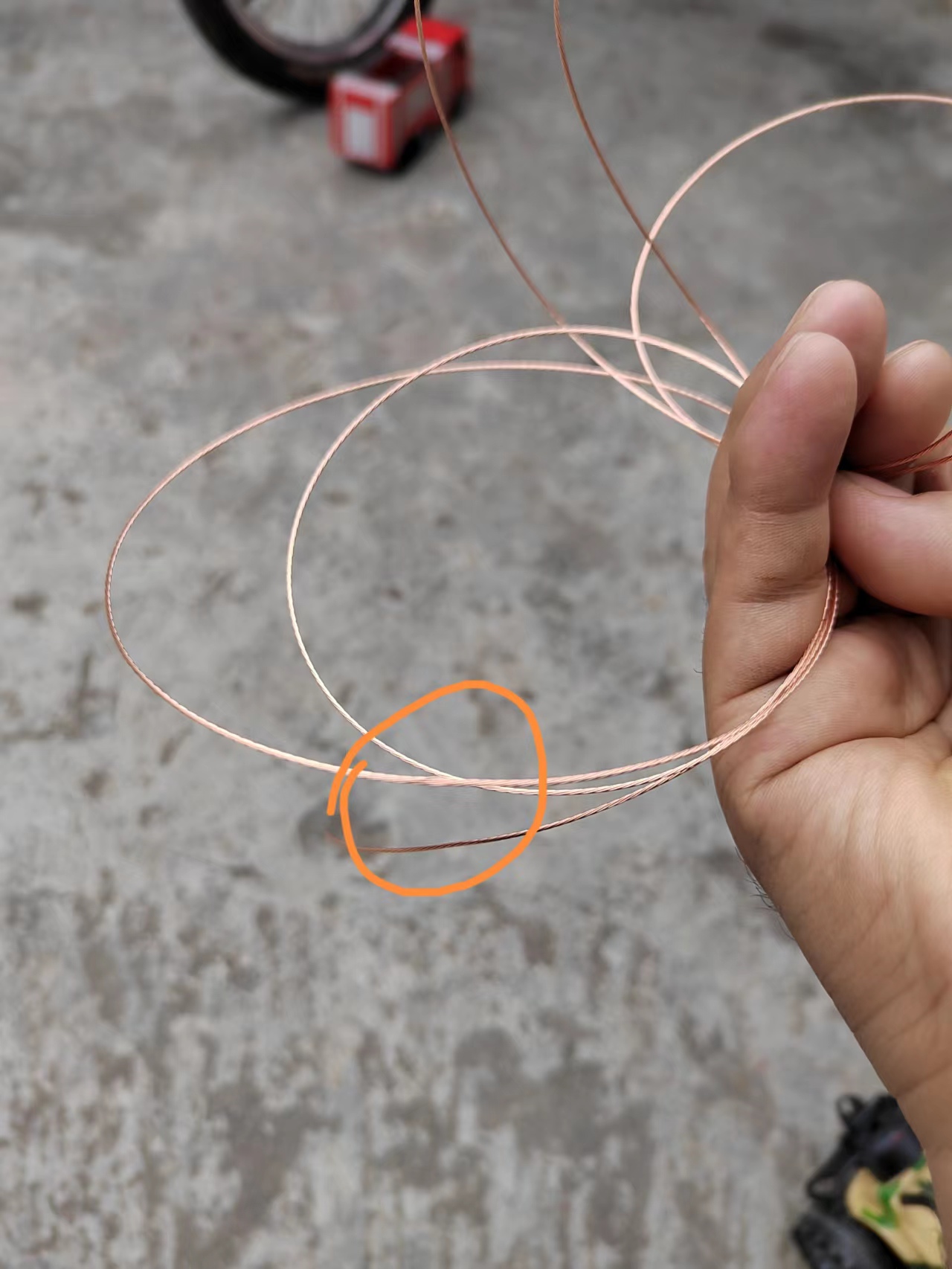

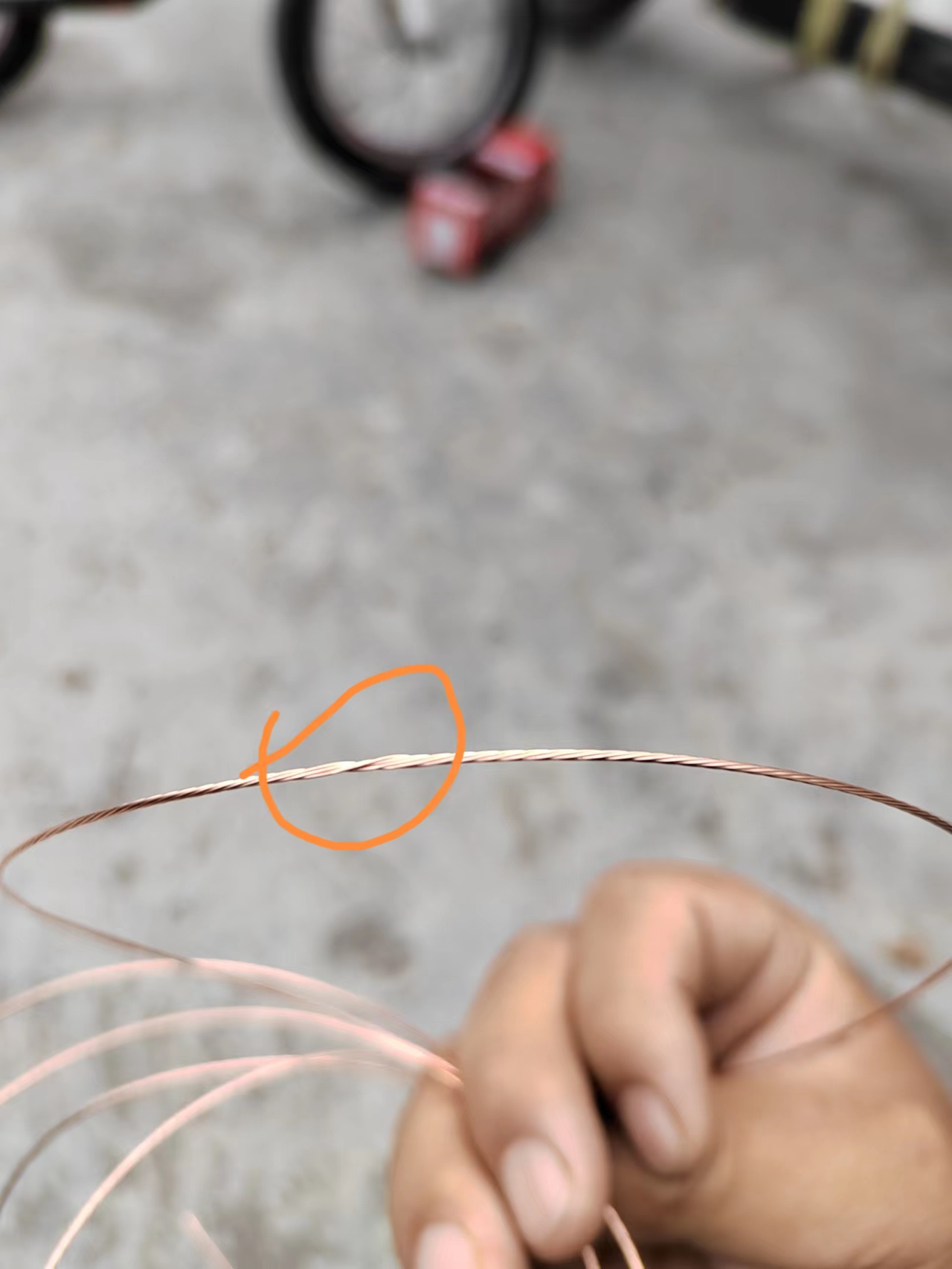

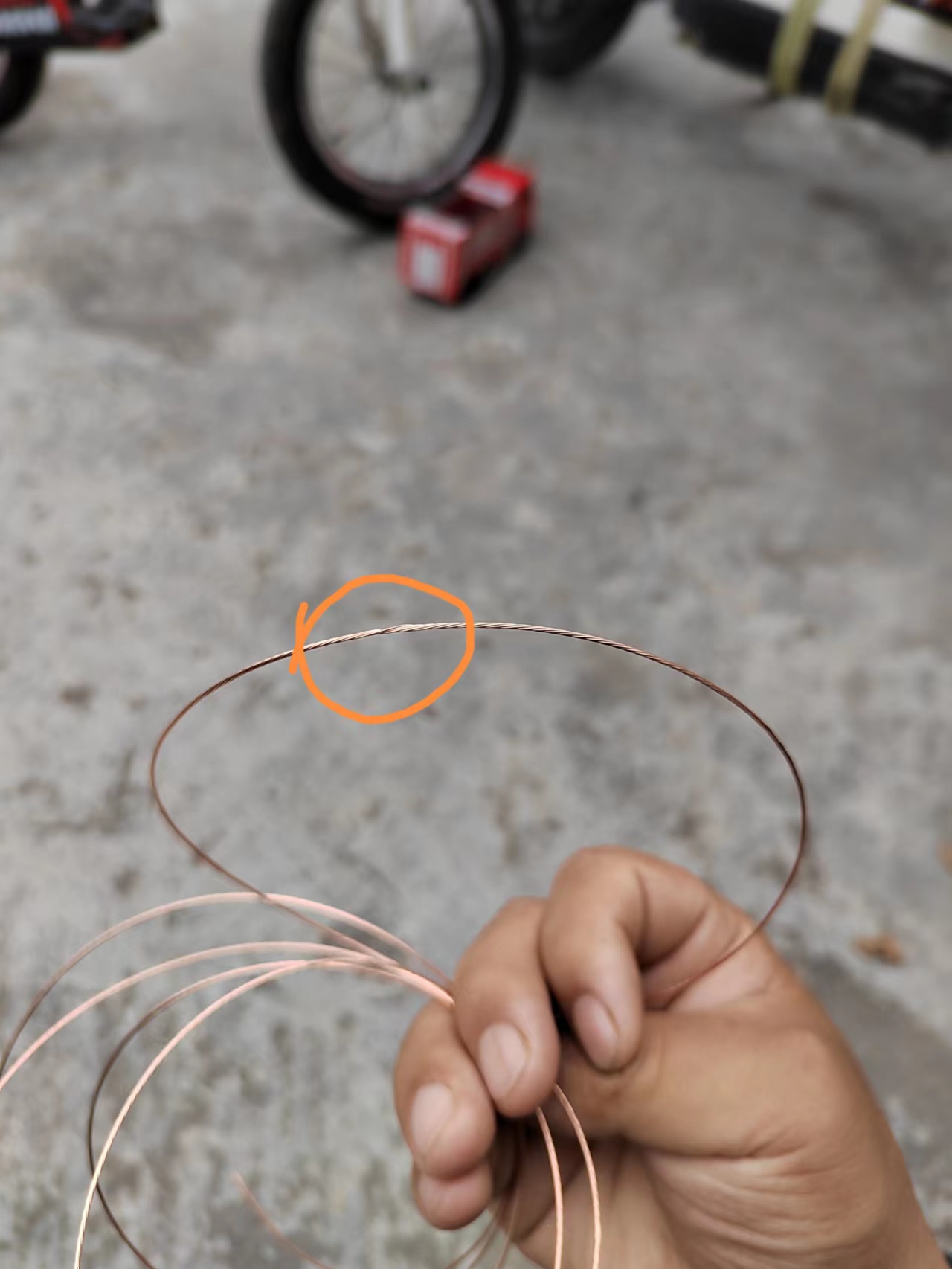

如上图，7/0.27铜绞线 用500绞铜机绞的 绞距12mm，绞出来后隔10~20cm就有一个像是压扁了不圆整的节，押出时不好过模，铜线没有受过任何撞击挤压等，想知道这是什么原因造成的，请教各们大神
bl3725 --- 2023-02-10 08:37:43
2
测试下伸长率是否一致。
谢谢
dgbcdy --- 2023-02-10 09:15:06
3
检查一下绞弓上的导轮，是否有磨损
cglccdlw --- 2023-02-10 09:30:38
4
我想从三个方面排查：
1、确认绞线速度和放线速度是否均匀？
2、束绞导体是否受到周期性的停顿或磕绊或挤压或其他等干扰？
3、模具是否选大了或者里边有东西卡绊？
zhangyuhang564851702 --- 2023-02-10 11:10:17
5
单丝退火没？ 七根丝 断裂伸长率是否一致？检测一下 看着像跳股
zpfei1024 --- 2023-02-10 13:36:30
6
bl3725:测试下伸长率是否一致。
谢谢
铜线是同一轴倒成7轴再绞的，伸长率应该是一致的
zpfei1024 --- 2023-02-10 13:39:36
7
zhangyuhang564851702:单丝退火没？ 七根丝 断裂伸长率是否一致？检测一下 看着像跳股
退火铜，做样品，只买了一轴P8铜，然后倒线成7轴再绞的，伸长率应该没问题，绞了有300米，整条线上都是这种节
qddlhyn --- 2023-02-10 14:51:47
8
测伸长率，单丝是不是太硬了？放线张力是否均匀？
FayeDu --- 2023-02-10 18:00:55
9
放线张力不均
zpfei1024 --- 2023-02-11 08:02:11
10
dgbcdy:检查一下绞弓上的导轮，是否有磨损
导轮没有问题
zpfei1024 --- 2023-02-11 08:06:29
11
cglccdlw:我想从三个方面排查：
1、确认绞线速度和放线速度是否均匀？
2、束绞导体是否受到周期性的停顿或磕绊或挤压或其他等干扰？
3、模具是否选大了或者里边有东西卡绊？
绞线机是正常的，所以绞线速度没问题，放线张力不一致，放线速度不均匀
导体过导轮外没有受到磕绊挤压等
过线模 0.9，模具正常
alex1981 --- 2023-02-11 08:35:55
12
过线模换成 0.8 ，看一下这个导线穿线方向是否在同一直线上
921010 --- 2023-02-11 15:56:46
13
模具和进线角度查找 1+6绞合容易出现跳股 模具口和分线盘的距离拉近
lukeyoung --- 2023-02-13 08:34:37
14
模具用0.83，分线盘拉近，张力一致。
12581HH --- 2023-02-13 09:56:02
15
模具0.83确实是够了，0.9就大了就容易跳股，还有再检查一下齿轮是不是有牙磨损严重。
HONEY168WW --- 2023-02-13 10:05:07
16
如果是间断性的，检查下绞线设备，看看是否控制绞线节距的A B齿轮或者皮带轮有异常或者不匹配
dongsen332 --- 2023-02-13 10:28:58
17
你把绞距换成10以下就可以了
weidong --- 2023-02-13 13:55:40
18
主要还是放线张力和节距，节距基本在10~12倍.
YX0254131 --- 2023-02-13 14:48:06
19
ion1991 --- 2023-02-15 08:06:05
20
是否使用的束绞设备
，降速会好点
andypost --- 2023-02-15 16:11:05
21
问题解决了没有？
HONEY168WW --- 2023-02-16 08:54:28
22
weidong:主要还是放线张力和节距，节距基本在10~12倍.
这节距是不是太小了 成本会增加很多的
zixuecanyue --- 2023-02-16 14:31:30
23
从图片看，异常点附近的节距明显变大，可以从收线牵引速度是否稳定、绞弓转速是否稳定、节距轮传动是否异常来看看。
YJPEPE --- 2023-02-18 10:47:13
24
什么问题都有，绞线节距大了，放到8倍发内就没有这样情况，还有内模放大至1.1mm做。问题就能解决。
zpfei1024 --- 2023-02-20 08:05:59
25
感谢各位的宝贵意见，问题找到了 ，0.27的铜线太硬，放线张力太小，没有拉直，分线盘到进线模太远，线还没进绞线模就绞到一起了，绞线模大了 ，应该用0.85左右的
brucegu --- 2023-02-20 11:26:35
26
楼主，找到问题点麻烦在这边讲一下，谢谢
han050626 --- 2023-02-22 09:45:26
27
放前置模具管控
