电线电缆网 > 新手区 > 500型盘绞70平方6类导体，单支铜丝0.24，押绝缘时外层铜丝偶然有松散现象（完整版）
500型盘绞70平方6类导体，单支铜丝0.24，押绝缘时外层铜丝偶然有松散现象 - 无图版
秦波 --- 2025-08-09 15:08:12
1

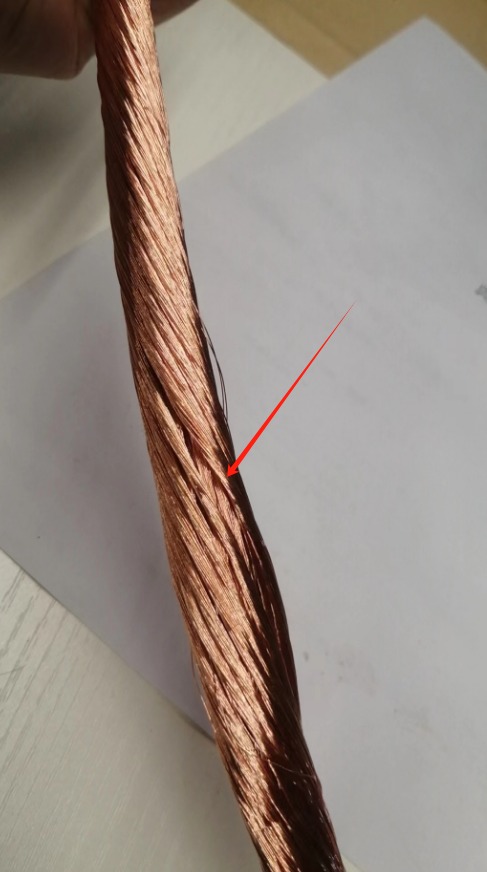

500型盘绞70平方6类导体，单支铜丝0.24，押绝缘时外层铜丝偶然有松散现象（盘绞收线没有发现异常），请教下各位需要怎么改善，铜丝分股绞4+10+16结构，不良图片如下。
匿名 --- 2025-08-09 15:40:29
2
一个个排查吧，希望对你有用woshijason --- 2025-08-09 16:31:07
3
除了二楼说的，允许的话，可以绕一层无纺布
huanying2258 --- 2025-08-10 16:38:47
4
绕无纺布
zpfei1024 --- 2025-08-10 18:45:14
5
中心不够满，紧压不够，绞完上到盘上压变形了
yxq116620 --- 2025-08-11 07:21:45
6
束丝节径比加密一些、束丝方向与绞向相反，注意绞合节距，模具略带紧压
huangpan --- 2025-08-11 09:08:16
7
每股股线都是一样的话，出现这个问题最大可能就是绞线的时候配模不合理！
zbsg --- 2025-08-11 11:36:45
8
4+10+16 居然和我一样
秦波 --- 2025-08-11 15:02:31
9
zpfei1024:中心不够满，紧压不够，绞完上到盘上压变形了
好的，谢谢
秦波 --- 2025-08-11 15:06:25
10
yxq116620:束丝节径比加密一些、束丝方向与绞向相反，注意绞合节距，模具略带紧压
明白了，谢谢
秦波 --- 2025-08-11 15:07:05
11
huangpan:每股股线都是一样的话，出现这个问题最大可能就是绞线的时候配模不合理！
确认了模具偏大了
huangpan --- 2025-08-11 16:16:42
12
huangpan:秦波:每股股线都是一样的话，出现这个问题最大可能就是绞线的时候配模不合理！
确认了模具偏大了
给你点个赞，解决问题后知道回复的人，比起论坛里有些垃圾只知道问，解决问题后都不懂得分享的垃圾强！
snow623009043 --- 2025-08-12 10:41:24
13
xxn --- 2025-08-14 08:36:18
14
估计股线的放线张力也不均匀，用孔径与导体外径略大的并线模在已经绞好的导体上移动，并线模某部分很容易通过，有部分就特别紧，有时甚至会卡住现象。
xxn --- 2025-08-14 08:44:17
15
至于说导体的一次性束线绞向要与复绞时股线绞向相反，之前的老工艺确实这样执行，但这样导体外径偏大，表面有很深的线纹。完全可以束线与股线放线一致生产，譬如汽车高压线对导体外径有要求，束线绞向要与复绞时股线绞向相反的工艺除非一定程度紧压，否则达不到。也可以学一下文章《同向绞合软铜导体的设计及应用》
20141288 --- 2025-08-16 09:15:01
16
XXN 谢谢 ， 关于同向绞找到理论文献了
秦波 --- 2025-08-18 14:24:52
17
收到，谢谢
1071715 --- 2025-08-19 11:40:41
18
束丝节径比加密一些、束丝方向与绞向相反，注意绞合节距，模具略带紧压
