ISO 19642标准中的外径上下限 - 简版
RT

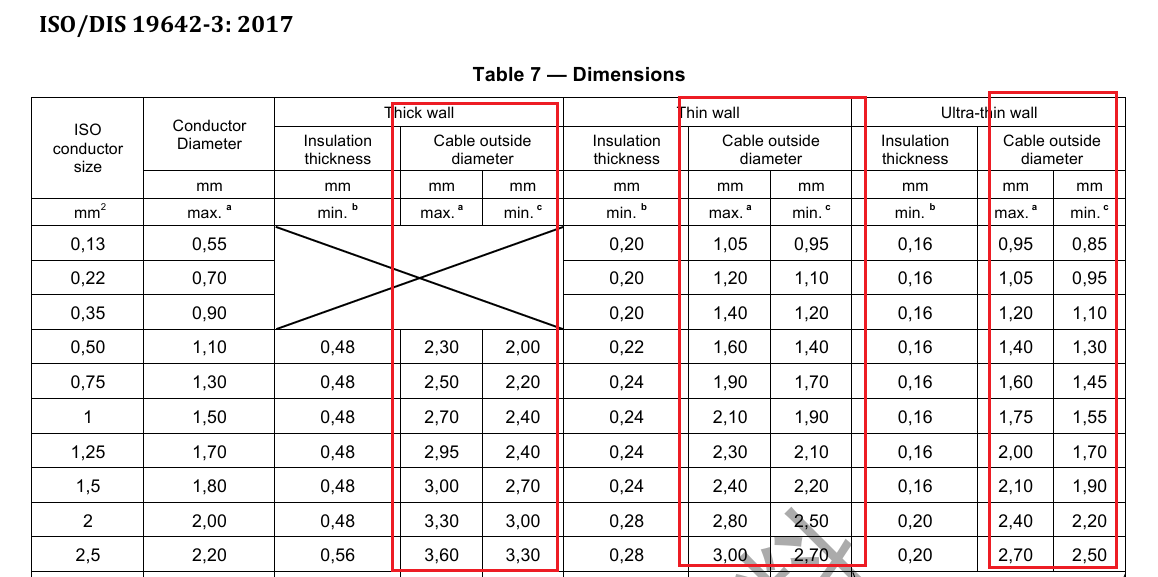

汽车线标准BS ISO19642中各章节规定的外径上下限是如何计算推导的？有大神知道吗？
1309820463:这是人家都给了标准答案了，你还要其他解题思路吗
线径还要配合连接器、端子的
给了标准答案，不知道解题过程呀 哈哈哈

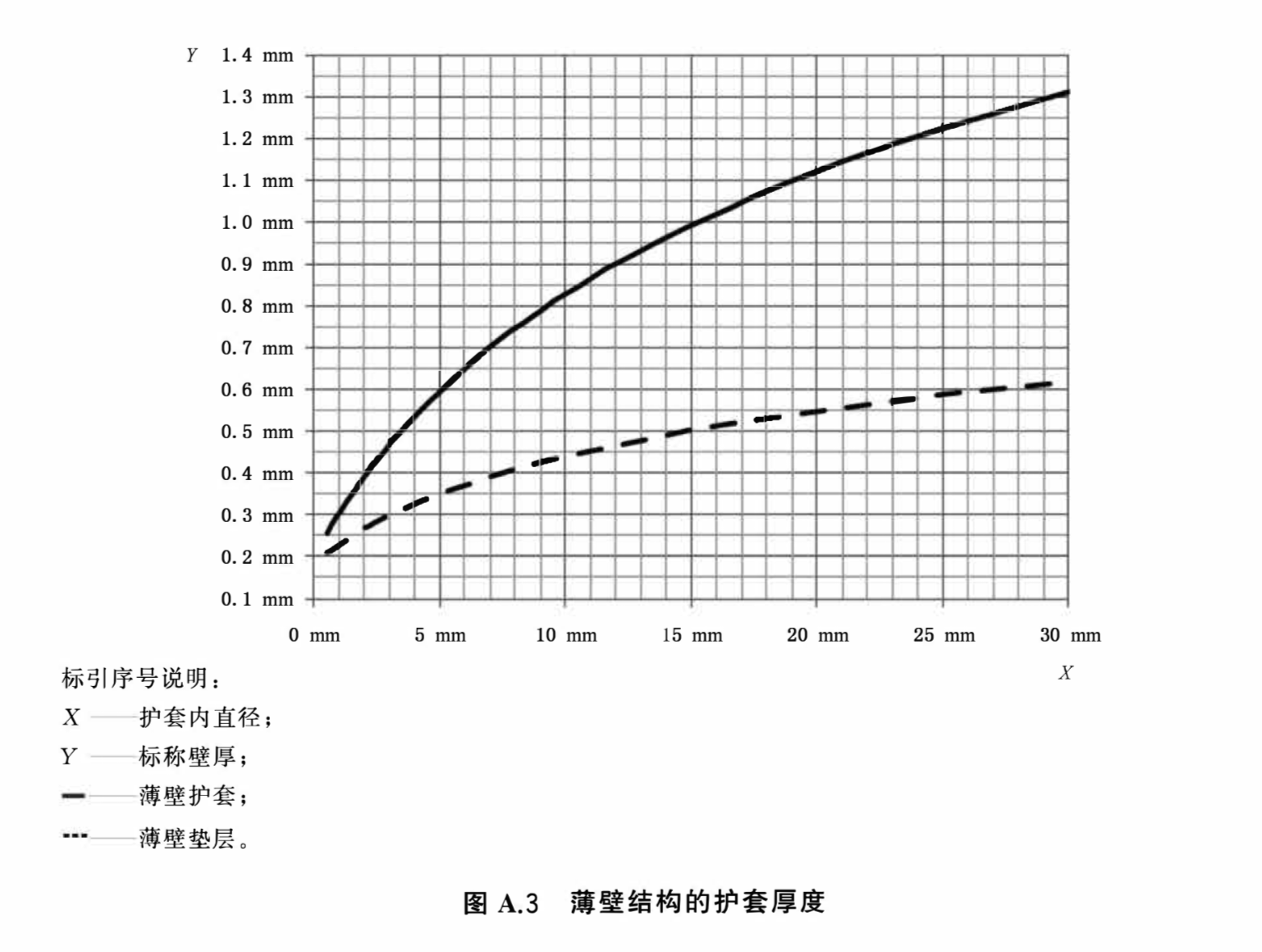

对于汽车线，可以参考GB/T 25085.1《术语和设计指南》的附录A，不同尺寸厚度和外径公差的描述。
对于外径就是：导体直径+2X绝缘厚度。
对于外径汽车行业通常习惯只采用负公差。
BS ISO 19642 汽车线缆外径（Dmin / Dmax）推导原理
在汽车线缆标准 BS ISO 19642（整合并取代原 ISO 6722 与 ISO 14572 系列）中，各章节所规定的电线／电缆外径上下限（Dmin 与 Dmax）并非经验值，而是依据导体几何尺寸、工程公差及绝缘／护套厚度所推导出的设计值。
一、核心推导公式与几何逻辑
汽车单芯线缆外径上下限主要由三项几何尺寸组成：
导体外径（Conductor Diameter，dc）
绝缘壁厚（Insulation Wall Thickness，w）
制程公差与变形裕量
1. 绝缘壁厚基准
ISO 19642（例如 ISO 19642-3、ISO 19642-5）规定：
公称壁厚（wnom）与最小壁厚（wmin）的关系为：
wnom = 1.25 × wmin
亦可表示为：
wnom = wmin / 0.8
亦即：
最小壁厚允许下偏差为 -20%
任一位置最薄处不得低于 wmin
2. 外径下限（Dmin）推导
外径下限是保证：
电气绝缘
耐电压
机械强度
的最低尺寸。
推导公式：
Dmin = dc(min) + 2 × wmin
其中：
dc(min)：导体最小外径
由最大导体电阻要求(Rmax)及最小截面积推导
2 × wmin：代表两侧最小绝缘厚度
最后依 ISO 19642 的尺寸取位规则（通常取至 0.1 mm）修整，即得到标准表中的 Dmin。
3. 外径上限（Dmax）推导
外径上限主要确保：
防水栓（Connector Seal）配合
接插件装配
波纹管穿线
线束固定空间
推导公式：
Dmax = dc(max) + 2 × wmax(eff)
其中：
wmax(eff)
表示考虑：
公称壁厚
挤出偏心(Eccentricity)
绝缘膨胀
后的最大有效壁厚。
因此亦可表示成：
Dmax = dc(max) + 2 × wnom × (1 + δ)
其中
δ 为偏心及制程裕量。
此外还需加入：
椭圆度（Ovality）约 1%～3%
捲线变形裕量
因此 Dmax 并非单纯
dc + 2 × wnom
而会略大。
二、多芯护套线（ISO 19642-7 ～ ISO 19642-10）
多芯线外径需先计算成缆外接圆。
成缆外包圆
双芯：
Dbundle = 2 × Dcore(max)
三芯：
Dbundle = 2.155 × Dcore(max)
四芯：
Dbundle = 2.414 × Dcore(max)
其中
Dcore(max)
表示单芯线最大外径。
若有屏蔽层
需加入：
2 × tscreen
其中：
tscreen
为铝箔、编织网等屏蔽厚度。
护套厚度
护套同样遵循：
wsheath(nom) = 1.25 × wsheath(min)
护套线最终外径
最小外径：
Dcable(min) = Dbundle(min) + 2 × wsheath(min)
最大外径：
Dcable(max) = Dbundle(max) + 2 × wsheath(nom) × (1 + δ) + 变形裕量
其中：
δ
代表偏心及制程公差。
三、Dmin / Dmax 推导比较
| 项目 | Dmin（外径下限） | Dmax（外径上限） |
|---|---|---|
| 主要目的 | 保证电气安全、耐压、机械强度 | 保证装配、防水栓、穿线空间 |
| 导体尺寸 | dc(min) | dc(max) |
| 壁厚 | wmin | wnom + 偏心裕量 |
| 公差 | 无额外裕量 | 含偏心(Eccentricity) |
| 椭圆度 | 不考虑 | 加入 Ovality 约 1%～3% |
| 最终结果 | 几何最小尺寸 | 制程最大允许尺寸 |
四、核心公式整理
wnom = 1.25 × wmin
Dmin = dc(min) + 2 × wmin
Dmax = dc(max) + 2 × wnom × (1 + δ)
Dbundle(2-core) = 2 × Dcore
Dbundle(3-core) = 2.155 × Dcore
Dbundle(4-core) = 2.414 × Dcore
Dcable(min) = Dbundle(min) + 2 × wsheath(min)
Dcable(max) = Dbundle(max) + 2 × wsheath(nom) × (1 + δ) + 变形裕量
**补充说明：**上述几何关系有助于理解 ISO 19642 中外径上下限的设计逻辑，但 ISO 19642 并未直接规定一套通用公式用于计算所有 Dmin/Dmax。实际标准中的外径限值仍以各分册提供的尺寸表及其规范要求为准，上述公式属于工程上的推导与设计模型，用来说明尺寸来源与公差考量，而非标准明文要求的计算公式。
tchthandsome:19642-1里面有的。
有么，具体点呢
